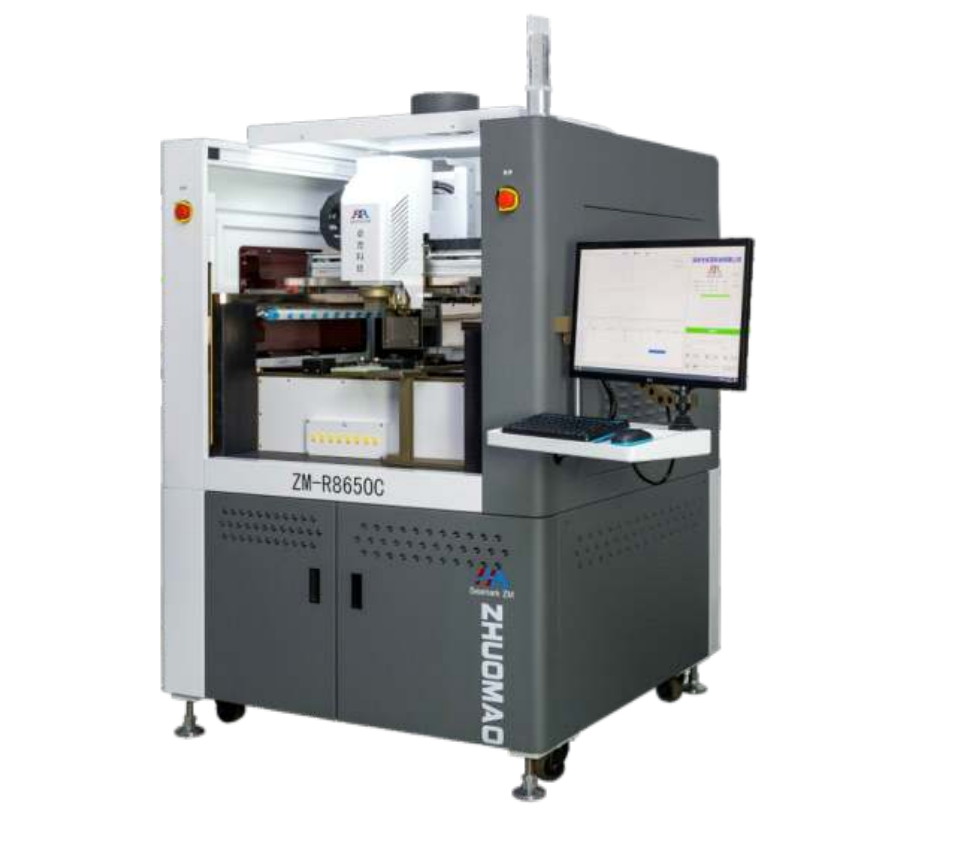

Станция пайки BGA
Seamark R8650C

Автоматическая паяльная станция, подходящая для визуального размещения различных BGA чипов на больших печатных платах (таких как платы связи 5G), пайки и распайки.
Запросить цену
МодельR8650C
Источник питания380 В переменного тока ±10%, 50/60 Гц
Мощностьобщая мощность - 22 кВт, верхняя температурная область - 2 кВт, нижняя температурная область - 2 кВт, температурная область предварительного нагрева - 16 кВт
Размер печатной платы660x600 мм (макс.); 10×10 мм (мин.)
Размер BGA100×100 мм (макс.); 1×1 мм (мин.)
Размер ИК темп. зоны640×520 мм
Управление движениемX/Y/Z
Датчик наружной температуры8 шт
Система управленияпромышленный ПК + система управления сервопривода
Система отображениядисплей SD с 24-дюймовым экраном
Система выравниваниясистема визуального выравнивания пикселей ZM
Вакуумный отсосполностью автоматический
Точность установки±0,025 мм
Температурный контрольК-образная термопара (замкнутый контур), интеллектуальная система компенсации температуры с точностью до ±1℃
Подающее устройствополуавтоматическое
ПозиционированиеV-образная канавка с универсальным креплением
РазмерыД 1235 × Ш 1215 × В 1850 мм
Вес993,5 кг


R8650C - это полностью автоматическая станция визуального выравнивания BGA, подходящая для автоматического визуального размещения различных чипов на больших печатных платах (таких как платы связи 5G), автоматической пайки и автоматической распайки.

Может быть объединена с SAP/ERP для реализации программной привязки (опционально) и для реализации анализа температурной кривой с S/N в качестве ретроактивного условия.

Точное визуальное выравнивание: используются два комплекта промышленных камер высокой точности, а точность повторного размещения достигает ± 0,01 мм.

Система промышленных камер высокой четкости с разрешением в 5 миллионов пикселей предназначена для точного измерения и позиционирования микросхемы, программная система автоматически корректирует угол, и изображение отображается в HD.

Точная платформа движения: адаптирована под промышленный ПК и обслуживает систему управления движением для точного управления X/Y/Z четырехосевой конструкцией гантри и полностью автоматической и независимой работы. В системе использована шлифованная мраморная платформа. Визуальная точность может достигать ± 0,01 мм.

Опция многофункционального управления: разработанное производителем ПО обеспечивает быстрое позиционирование и стабильную кривую температуры (с функцией анализа кривой), простоту эксплуатации и настройки. ПО может автоматически создавать файлы записи для отслеживания истории параметров.

ESD ионизатор: оснащен ионизатором, который эффективно регулирует уровень статического электричества на плате и защищает её.

Быстрый и простой интерфейс с опциями настройки параметров системы, настройки рабочего режима, настройки параметров нагрева, записи данных и т.д. представлен на китайском и английском языках.

Нижняя система нагрева: нижний предварительный нагрев оснащен нагревательной пластиной, произведенной в Германии, а встроенный датчик измерения температуры обладает высокой точностью, позволяющей эффективно решить проблему контроля температуры нагрева.

Нижняя движущаяся температурная зона автоматически перемещается вместе с головкой для повышения эффективности доработки платы.

Три автономно программируемые зоны нагрева программируются и управляются независимо друг от друга; конвекционный нагрев горячим воздухом в верхней и и нижней части; нагреватель подходит для ремонта больших BGA-плат, а инфракрасная зона предварительного нагрева оснащена немецкими средневолновыми керамическими инфракрасными нагревательными плитами. Площадь может достигать 645×524 мм.


Стабильный контроль температуры: Высокоточная термопара типа K с точностью до ± 1 ℃, динамический многоконтурный ПИД-регулятор с замкнутым контуром, селективный процесс рефлюксной пайки с интеллектуальной компенсацией температуры и автоматической функцией запоминания.

Запросить цену
Категории:
Seamark
Тип оборудования: паяльная станция
Способ нагрева: инфракрасный
Напряжение: 380 В
