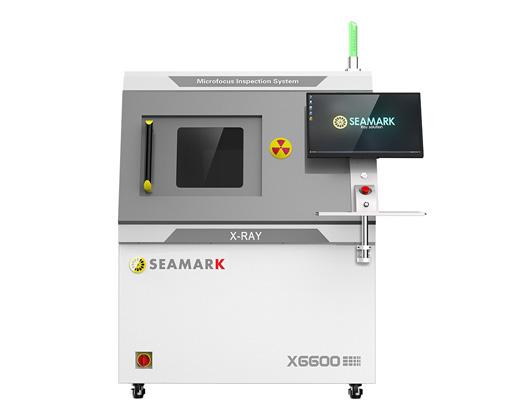

Система рентгеновского контроля Seamark X5600

X6600 - это экономичная прецизионная микрофокусная рентгеновская система общего назначения. Она подходит для проверки различных автономных продуктов. Обеспечивает высокое увеличение, многоугловую инспекцию, оснащена платформой большой площади.

Область применения:

  1. Контроль дефектов в корпусах IC, например: разделение слоев, растрескивание, пустоты и целостность линий.
  2. Измерение размера микросхем, измерение кривизны линий, измерение доли площади пайки компонентов.
  3. Возможные дефекты в процессе производства ПП, например: несоосность, паяльный мост и открытость.
  4. Проверка и измерение коротких замыканий припоя при SMT, холодного припоя, смещения компонентов, недостаточного количества припоя, пустот припоя.
  5. Проверка дефектов обрыва, замыкания или ненормальных соединений, которые могут возникнуть в автомобильных жгутах проводов и разъемах.
  6. Проверка внутренних разрывов или пустот в пластике или металле.
  7. Проверка равномерности укладки аккумуляторов, проверка сварки электродов.

Технические характеристики рентгеновской трубки

Тип Герметичная микрофокусная рентгеновская трубка
Диапазон рабочего напряжения 40-90КВ
Диапазон рабочих токов 10-200 мкА
Максимальная выходная мощность 8 Вт
Размер микрофокусного пятна 15 мкм

Технические характеристики плоского детектора

Тип TFT Промышленный динамический плоскопанельный детектор
Пиксельная матрица 768×768
Поле зрения 65мм×65мм
Разрешение 5.8 лп/мм
Кадр (1×1) 40 кадров в секунду
Разрядность 16 бит
Размеры
Д850мм×Ш1000мм×В1700мм
Входная мощность
220В 10A/110В 15A 50-60Гц
Максимальный размер образца
280мм×320мм
Система управления
Промышленный ПК WIN7/ WIN10 64bits
Вес нетто
Около 750 кг

Электронные компоненты

Электронные компоненты и оборудование от мировых производителей
