Система рентгеновского контроля

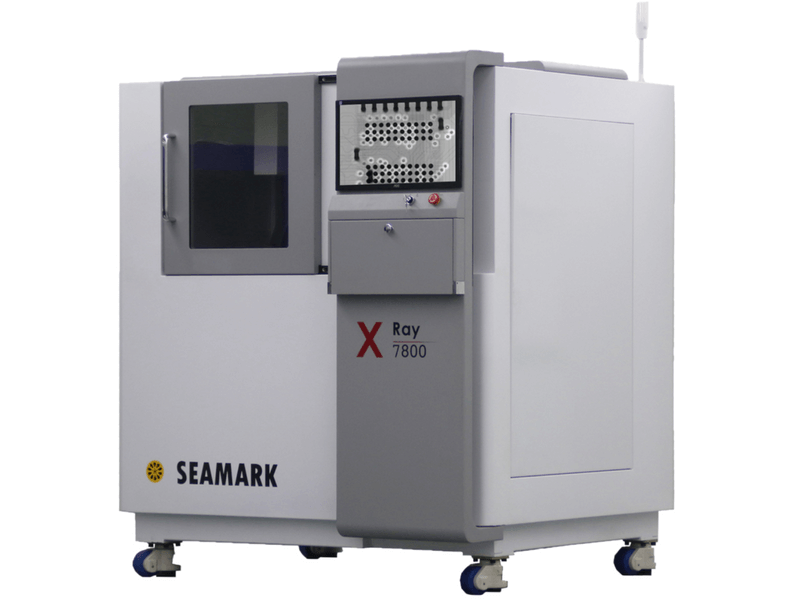

Seamark X7800
Система рентгеновского контроля Seamark X7800. Применяется для обнаружения дефектов корпусов микросхем, измерения размеров компонентов, обнаружение возможных дефектов при поверхностном монтаже, проверка батарей и электродов, инспекция биологических материалов и другое.
Изображение высокого разрешения
Возможность наблюдения под углом до 60 градусов
130KV 3 um закрытая рентгеновская трубка с увеличенным сроком службы
Вращение платформы на 360°
Масштабируемое трехмерное изображение
Цветное изображение навигации
Автоматическое программирование и установка параметров прохождения теста
| Модель | Seamark X7800 |
| Тип рентгеновской трубки | Закрытый тип |
| Максимальное напряжение трубки | 130kV (160kV опция) |
| Максимальный ток | 0.3mA |
| Размер фокусного пятна | 3μm |
| Увеличение | Геометрическое увеличение 300X, программное увеличение 1000X |
| Скорость изображения | 40 fps |
| Угол наклона | 60° |
| Разрешение | 1500*1500 |
| Размер стола | 500*500 мм |
| Вращение стола | 360° |
| Излучение | ≤1 u Sv/ час |
| Операционная система | Windows 7 Seamark 6.0 |
| Общая мощность | 300W |
| Электропитание | AC 110-220V (+10%) |
| Габаритные размеры | 1615*1503*1837 мм |
| Вес | 2000 кг |
