Диспенсер для паяльной пасты: виды, характеристики, преимущества

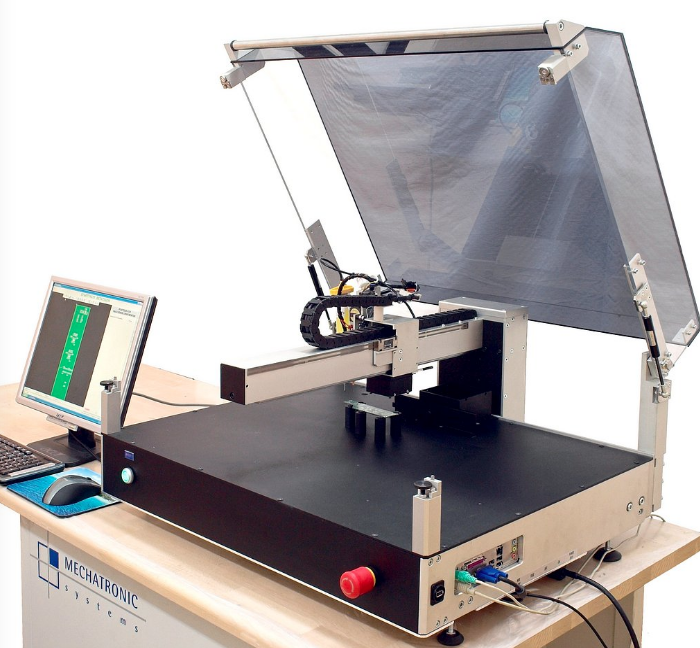

Диспенсеры паяльной пасты

Современная технология производства электроники предполагает уменьшение печатной платы с сохранением функциональных возможностей изделия. Стоит отметить, что при монтаже радиотехнических элементов используется паяльная паста, а для правильного ее распределения применяется диспенсер.

Производственный дозатор обеспечивает контроль расхода материала и высочайшую точность нанесения паяльной пасты. Диспенсер облегчает нанесение пасты или клея на поверхность печатной платы. Специальный наконечник точечно наносит необходимый объем материала конкретно на место крепления.

Дозаторы применяются при прототипировании, ремонте и мелкосерийном производстве, когда изготовление трафарета неоправдано или его применение физически затруднительно, например при ремонте или монтаже 3D-элементов.

Виды диспенсеров для паяльной пасты

На рынке существуют несколько видов дозаторов:

  • пневматические;
  • шнековые;
  • пьезоэлектрические;
  • каплеструйные.

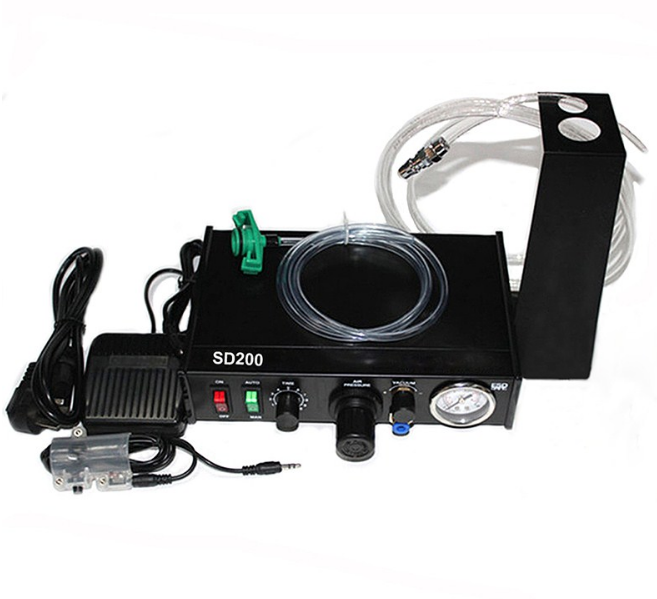

Пневматические поршневые диспенсеры

Диспенсеры паяльной пасты

Паяльная паста выдавливается через шприц, выдавливание происходит за счет пневмоимпульсов, длительность которых можно настраивать. Пневмоимпульсы подаются при нажатии на специальную кнопку или педаль. Пневматические диспенсеры для паяльной пасты не отличаются высокой точностью и в производственных масштабах они малоэффективны. Подходят для энтузиастов и ремонтных мастерских.

Преимущества:

  • небольшая цена;
  • высокая производительность;
  • в работе можно использовать материалы, имеющие различную вязкость.

Шнековые диспенсеры для паяльной пасты

Такой вид дозаторов отличается высокой точностью нанесения. В этом главное отличие от ручных инструментов. Паяльная паста подается компрессором через шприц в канал, где размещен шнековый механизм. Количество наносимого материала определяется поворотом шнека и диаметром подающей иглы. Основной механизм производится из комплексного материала – оксида вольфрама. Последний отличается усиленной прочностью, устойчивостью к износу при длительных нагрузках.

Пьезоэлектрические дозаторы

Подача ПП происходит за счет пьезоэлектрического актюатора, который открывает и закрывает канал подачи пасты и тем самым позволяет дозировать пасту. Широко используется в промышленном монтаже.

Преимущества:

  • высокая скорость нанесения;
  • точный расчет;
  • возможность использования в производственных масштабах;

Каплеструйные дозаторы

Современные автоматические диспенсеры, идеально подходящие для нанесения клея. Материал подается в камеру, где нагревается до определенной температуры для сохранения нужной вязкозти. Специальный поршень на конце иглы открывает и закрывает выходное отверстие, выбирая из канала определенную дозу материала и выдувает каплю на плату бесконтактным способом. За счет высокой производительности и экономии расхода широко применяются в промышленном монтаже.
