Трафаретные принтеры

Трафаретные принтеры купить необходимо для бездефектного производства электронных узлов, поскольку данное оборудования является самым важным составляющим производственной печати, которое обеспечивает максимальную точность и повторяемость печати. Трафаретный принтер для нанесения паяльной пасты на данный момент представлен в большом ассортименте конфигураций, что всегда дает возможность потребителям подобрать оптимальную систему, которая способна удовлетворить любые требования различных типов производств – от единичного до крупносерийного масштаба.

Назначение трафаретных принтеров

Трафаретные принтеры

Главное предназначение данного оборудования – это нанесение термопасты на поверхности печатных плат. Кроме того, трафаретные принтеры для печатных плат дополнительно могут применяться для того, чтобы наносить клей, токопроводящие полимеры и прочие виды материалов, которые используются во время поверхностного монтажа. Есть несколько разновидностей данных устройств, отличающиеся по уровню производительности и автоматизации.

Принтер для трафаретной печати наносит паяльную пасту на поверхность платы в результате продавливания ракелем посредством апертуры в листе из стали. Чаще всего печатные трафареты производятся в результате лазерной резки и полировки. Для выполнения чрезвычайно сложных технических задач они могут производиться с использованием технологии гальванического выращивания.

Виды трафаретных принтеров

В зависимости от типа, купить трафаретный принтер можно следующей разновидности:

  • ручной;
  • полуавтоматический;
  • автоматический.

На практике автоматический трафаретный принтер применяется в технологичном производстве крупного и среднего предприятия. Более демократичные варианты по цене, но отличающиеся всем необходимым функционалом, ручные и полуавтоматические варианты пользуются большой популярностью в мелкосерийном предприятии электронной промышленности.

Трафаретный принтер для нанесения паяльной пасты купить стоит из-за следующих преимуществ использования данной техники на производстве:

  • Высокая производительность. Перемещение ракеля отвечает за нанесение пасты, поэтому печать происходит на всех контактных площадках в одно движение. Скорость самой простой модели данных принтеров больше чем у каплеструйных в 2-3 раза.
  • Печать может осуществляться на небольших контактных площадках с шириной меньше 0,2 мм. Трафареты самого высокого качества дают возможность продавливать пасту через апертуры, ширина которых меньше 0,1 мм.
  • Стоимость. Легкость технологии печати позволяет установить наиболее демократичную цену на высокопроизводительные принтеры

Кроме того, данные принтеры имеют большое количество настроек, что дает возможность добиться максимального качества печати. К подобным настройкам относится регулировка давления и изменение наклона ракеля, скорость его движения, температура паяльной пасты и ее класс, варьирование толщины трафарета, параметры апертур и уровень полировки.

Характеристики и отличия

Трафаретные принтеры

Автоматический и полуавтоматический трафаретный принтер – это высокотехнологичная техника с программным управлением. За счет встроенного микропроцессорного блока гарантирует ввод необходимых параметров, позволяет создать и сохранить программы печати, применяемые в производственном процессе.

Сам трафарет фиксируется в рамке, при этом совместить контактные площадки подложки и отверстия можно ручным способом или за счет регулировочного механизма, а также автоматически. Термопаста наносится печатающей головкой, при этом степень давления на трафарет и угол печати выставляется в зависимости от технологии.

Для крупносерийного производства применяются автоматические конвейерные модели. Они оснащены высокоточной системой видеоконтроля, которая сама совмещает трафарет и плату. Высокое качество в комбинации с максимальной производительностью обеспечивается за счет плавающих ракелей с управлением давления, функциональной системой влажной/сухой/вакуумной очистки, а также универсальных пневматических фиксаторов трафаретной рамки, подбирающейся произвольно. С использованием высокоточной видеокамеры можно достичь максимальной точности и дублируемости плат, в то же время для совмещения применяются привычные реперы, а также различные видимые особенности плат и трафаретов.

Преимущества тех или иных моделей из каталога

Трафаретные принтеры

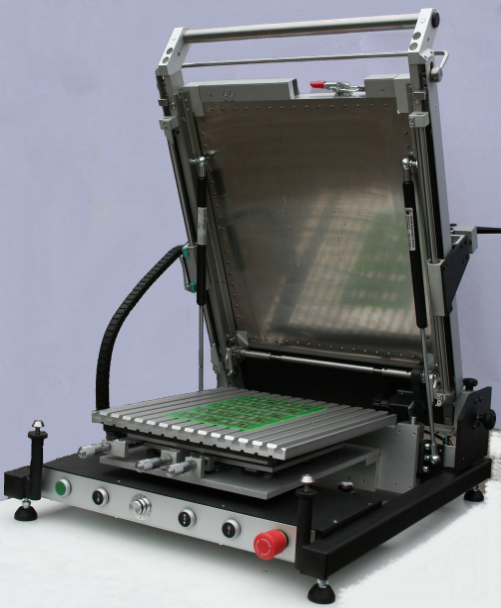

Ручной трафаретный принтер подойдет для мелкосерийных задач. Процедура установка трафарета, совмещения его и платы, их разделение, а также нанесение термопасты и движение ракеля осуществляется ручным способом. Ручной трафаретный принтер для нанесения паяльной пасты имеет несомненное преимущество – демократичная цена и легкость эксплуатации. Отличным примером этой группы оборудования в нашем каталоге являются разновидности моделей принтеров S1 от немецкой торговой марки Mechatronic systems.

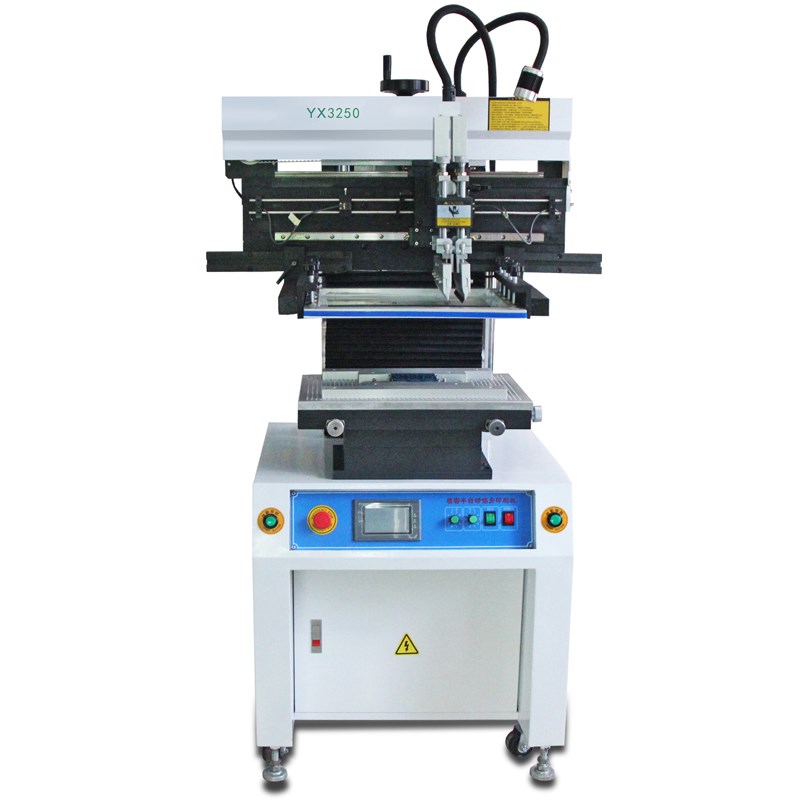

Если же выбирать полуавтоматические вариант, то в данной ситуации процесс позиционирования трафаретов и печатной платы осуществляется ручным способом, но уже здесь задействована система видеоцентровки (часто идет в составе базовой комплектации техники), что обеспечивает максимальное совмещение трафаретов и плат. Ракель двигается автоматически по заранее указанной программе, в то же время остается возможность для регулировки скорости движений ракеля, также у данной техники можно поменять наклон ракеля и силу давления. Печатная плата и трафарет отделяются также в автоматическом режиме, что имеет большое значение в создании высококачественных отпечатков термопасты.

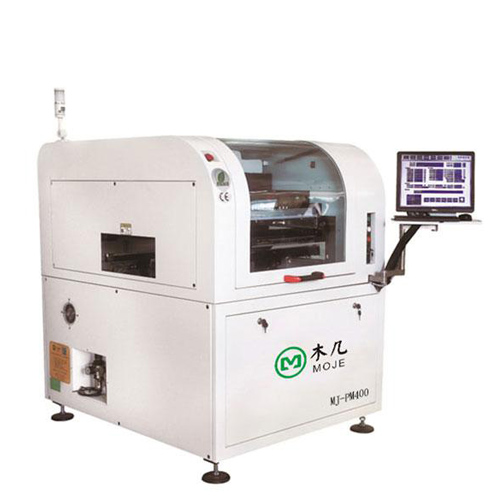

Автоматический принтер трафаретной печати осуществляет все производственные задачи – подает плату, совмещает трафарет и плату, дозирует термопасту и занимается ее нанесением, очищает трафарет. Все эти действия осуществляются автоматически по установленной программе. Представленное оборудование активно используется в серийном производстве, данные устройства зачастую монтируются в производственную линию поверхностного монтажа. Чаще всего в стандартной комплектации предусмотрена система оптического зрения, которая контролирует нанесение термопасты.

Сейчас в продаже можно встретить большое количество принтеров для предприятий любого масштаба. Компания СМТ-ЛАЙН предоставляет большой ассортимент трафаретных принтеров – от базового уровня до автоматических систем с самой высокой производительностью.
