Установщики SMD компонентов

К группе специализированного оснащения, которое обеспечивает автоматизацию процесса монтажа определенных электронных деталей на поверхность печатных плат, относится установщик SMD компонентов. Данными устройствами комплектуют рабочие места сотрудников-радиомонтажников, также данная техника является обязательной частью технологической линии мелкосерийного, среднесерийного и крупносерийного производства.

Разновидности установщиков

Разнообразные модели настольных установщиков СМД-компонентов делятся на несколько разновидностей – ручная, полуавтоматическая или автоматическая сборка печатных углов. У каждой группы оборудования есть свои преимущества и особенности:

Ручные модели установщиков

Установщики SMD компонентов

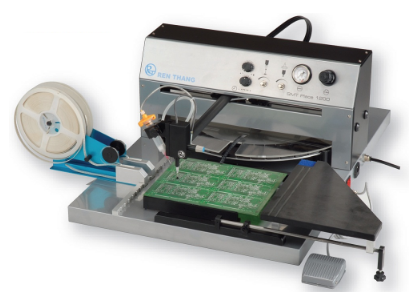

Производство единичных изделий или же проведение ремонта электроники требует соблюдения максимальной точности. Применение техники для крупносерийного производства в данной ситуации нецелесообразно из-за избыточного уровня производительности, высокой цены и трудности использования. Оптимальный вариант – ручной установщик SMD компонентов.

От автоматических аппаратов он отличается за счет следующих особенностей:

  • ручной режим – сборка электронного изделия контролируется оператором, в оборудовании автоматизированы только некоторые процессы;
  • низкая производительность – ручной установщик обеспечивает скорость монтажа порядка 300-700 компонентов в час, что вполне хватит для изготовления опытной партии товара, проведения ремонта и использования с учебной целью;
  • компактные размеры – данное оборудование имеет сравнительно небольшой размер, который позволяет установить его на стол в небольшом помещении (к примеру, в лаборатории или учебном классе).

Если нужна большая производительность, то следует обратить внимание на полуавтоматы и автоматические модели.

Отличия полуавтоматического оборудования

Установщики SMD компонентов

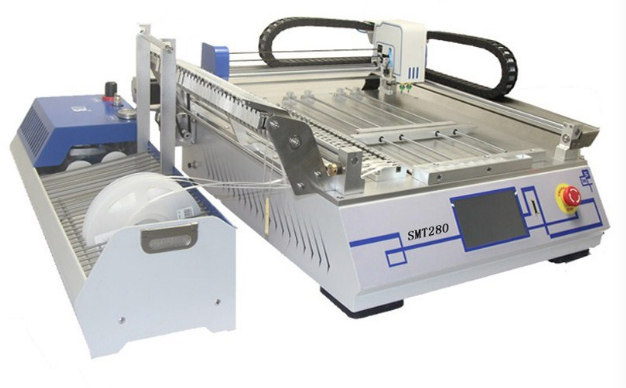

Полуавтоматический настольный установщик SMD компонентов – оптимальный вариант по показателям качества, продуктивности и цены, который используется на небольшом производственном участке, в научной лаборатории и прочих. Данные системы позволяют операторам монтировать компоненты, минуя изучение конструкторских документов и используя только программу. Это упрощает работу и уменьшает утомляемость, а также минимизирует риск брака.

К плюсам этого оборудования относится:

  • устранение «человеческого фактора» во время установки;
  • всегда правильный выбор и монтаж СМД-компонента;
  • легкое программирование;
  • автоматический монтаж SMD-компонента на плату;
  • обязательная антистатика;
  • функционирование в ручном или полуавтоматическом режиме;
  • большой и обновляемый архив компонентов;
  • совместимость по операционной платформе со множеством компьютеров;
  • обширная база программ для монтажа;
  • разнообразные виды питателей и каруселей;
  • простота эксплуатации;
  • высокая надежность.

За счет полуавтоматического установщика возможно сделать поверхностный монтаж любого компонента – от резистора и конденсатора до микросхемы в корпусе QFP с небольшим шагом. Программное управление позволяет минимизировать ошибки со стороны операторов, в то же время, сохраняя определенный цикл сборки с максимальной точностью, производя установку компонентов.

На практике, компьютер, следуя определенной программе, координирует работу оператора по достаточно доступной для последнего схеме. Изначально осуществляется выбор подходящего компонента из конкретной ячейки, а после задаются координаты для монтажа компонента на виртуальную печатную плату.

Особенности автоматического установщика СМД-компонентов

Установщики SMD компонентов

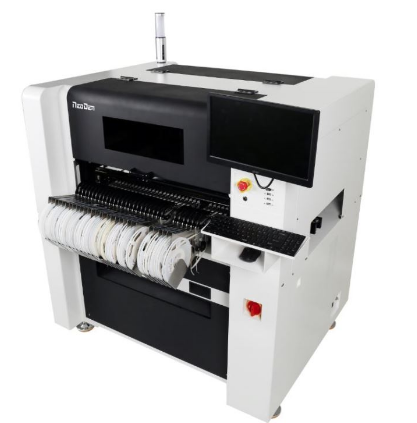

Автоматический установщик SMD компонентов
отличается следующими преимуществами:

  • высокая производительность (некоторые модели установщиков рассчитаны на скорость работы больше 3 000 компонентов в час) и повышенная точность монтажа элементов на плату, что позволяет увеличить качество сборки печатных узлов с минимальными потерями на исправление браков;
  • гибкая настройка и возможность взаимодействия с неупакованным компонентом;
  • универсальность, что позволяет сократить количество других машин в цехе;
  • можно обрабатывать нестандартные и деформированные (к примеру, после коробления) изделия;
  • возможность автоматической замены инструментов (монтажные носики);
  • бюджетная альтернатива монтажной линии во время организации производства по сборке печатных узлов.

Как видно, у каждого вида установщиков есть свои показатели производительности. Определенная модель оборудования выбирается в зависимости от необходимой производительности и прочих характеристик.

Отличия установщиков СМД-компонентов

Многие производства стали внедрять технологию СМТ для уменьшения стоимости и повышения качественности изделий. Данная технология означает способ поверхностного монтажа. Смысл технологии состоит в том, что компоненты монтируются на определенные площадки, размещенные на печатных платах. Данные элементы и именуют СМД-компонентами. Данная технология создания печатных плат обширно применяется в тех изделиях, где особую важность представляют небольшие размеры, минимум потребляемой электроэнергии, легкий демонтаж и ремонт компонентов. Первым делом, это относится к ноутбукам, смартфонам, планшетам и прочему.

Автомат установки SMD компонентов гарантирует проведение процесса пайки в условии плавного перехода и поддержке необходимого температурного режима, а также соблюдении прочих требований для достижения максимального качества проведенного монтажа. Также эксплуатация данного оснащения уменьшает цену сборки готового изделия. Аргументом в пользу покупки данного оборудования для замены ручного труда является:

  • быстрота осуществления всех операций;
  • широкий функционал техники;
  • легкость настройки под определенные запросы;
  • полноценное исключение влияния человеческого фактора;
  • легкость и практичность использования;
  • совместимость с разнообразными компьютерами.

К основным плюсам данной технологии относится возможность полной автоматизации процесса и достижение максимальной производительности почти без задействования людей. Именно с этой целью и создавался установщик SMD компонентов. Данное оборудование оснащено вакуумными насадками, чтобы захватывать и монтировать компоненты. За счет технологии машинного зрения возможно идентифицировать и монтировать требуемые компоненты в специально отведенный места на печатных платах.
