Лазерная установка для реболлинга

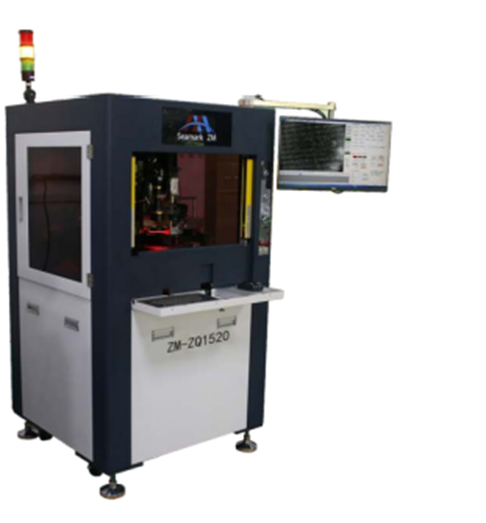

Seamark ZQ1520

Машина для автоматического, точного и аккуратного нанесения шариков припоя на контактные площадки BGA микросхем с помощью лазерного нагрева припоя и сброса на поверхность инертным газом.
Запросить цену
МодельZQ1520
Размер паяльного шаранастраиваемый, от 0,2 до 0,76 мм
Компланарность паяльного шара80 мкм - 100 мкм
UPH400 шаров/ч
Точность пайки±20 мкм
Мощность лазера75 Вт
Длина волны лазера1064 нм
Диапазон обработки200×150 мм
Номинальное напряжениепеременное 220 В
Максимальный ток10 А
Источник воздухасжатый воздух > 0,5 МПа, азот > 0,5 МПа
Чистотадинамический < 10K, статический < 1К
Потребляемая мощность< 2 кВт / ч
Вес350 кг
РазмерыД 800 × Ш 1200 × В 1650 мм


Процесс работы:

  • Лазерный луч проходит через оптическое волокно.
  • Выходной порт установлен над выходом паяльного шара.
  • Кольцевая полость вращается с входом для газа высокого давления.
  • Паяльный шар расплавляется лазером.
  • Сброс расплавленного шара осуществляется за счет инертного газа высокого давления. Расплавленный шар не окисляется. Гарантируется высокая точность пайки.

Преимущества продукта (запатентованная технология):

  • Процесс нагрева и сбрасывания происходит быстро, в течение 0,2 секунд.
  • Оловянный шар имеет минимальный диаметр 0,2 мм, подходит для высокоточной пайки, с точностью 20 мкм, и минимальный зазор 150 мкм, что соответствует тенденции развития интеграции и точности.
  • Пайка различных соединений может быть завершена выбором размера паяльного шара, а диаметр паяльного шара может быть выбран от 0,2 мм до 0,76 мм.
  • Паяльный шар плавится в паяльном наконечнике без разбрызгивания.
  • Паяльный флюс не требуется, машина безопасна для окружающей среды, а максимальный срок службы электронных устройств гарантирован.
  • Качество пайки стабильно, коэффициент качественного выходы более 98,5%.

Применяется к металлическим поверхностям, покрытым оловом, золотом и серебром. Быстрая смена шаблона, возможность реализовать различные характеристики пайки, шаблон переключается в течение 5 минут. Выбор кадра одним щелчком мыши, легко выбрать целевую область для реболлинга.

Запросить цену
Категории:
Seamark
Напряжение: 220 В
Тип оборудования: машина для реболлинга
Способ нагрева: лазерный
