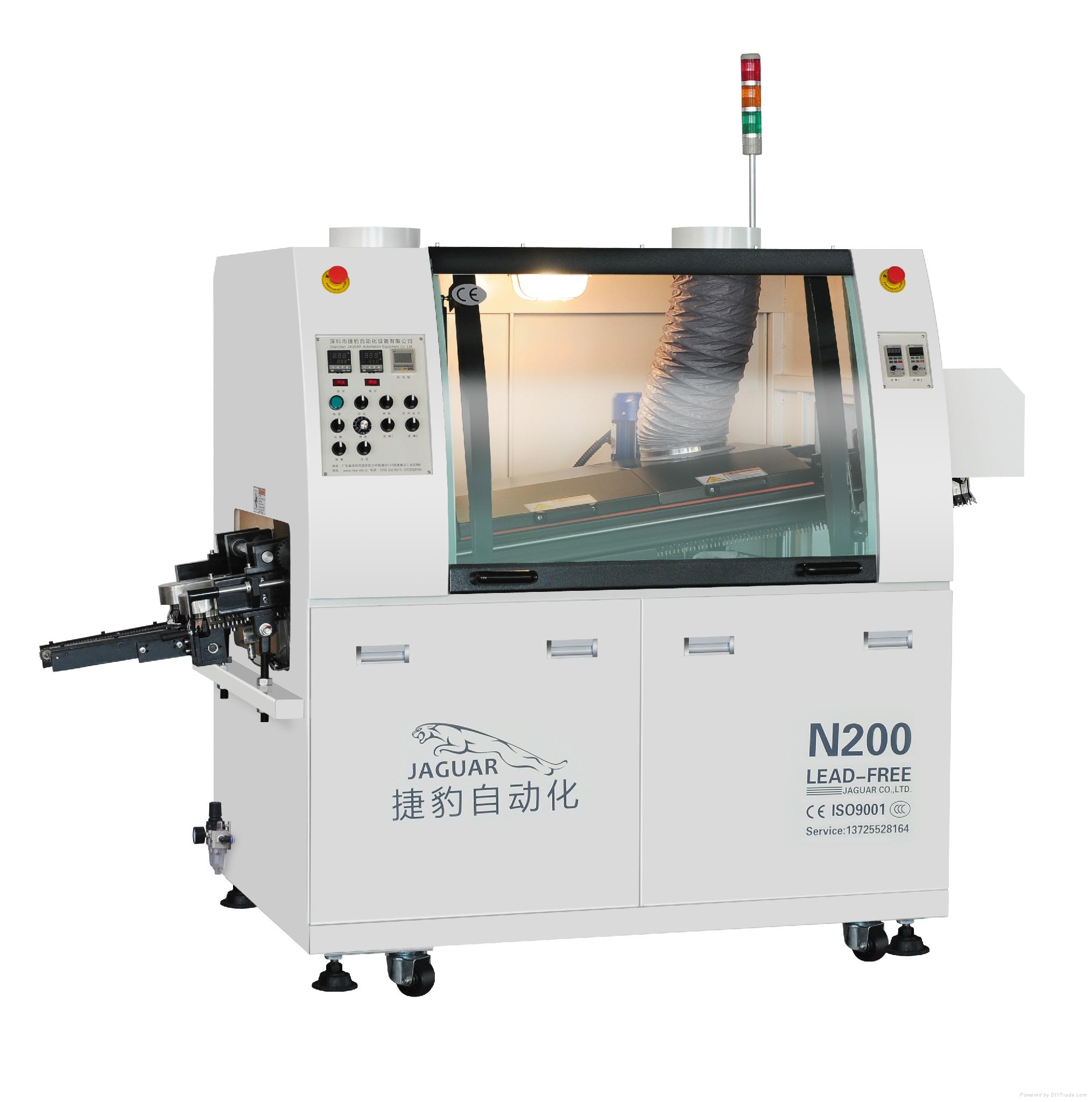

Печь волновой пайки Jaguar N200

Печь волновой пайки
Jaguar N200

Печь волновой безсвинцовой пайки с автоматизированной системой контроля нагрева и подачи плат.
Запросить цену
Количество зон нагрева1
Длина зоны нагрева500 мм
Габариты изнутри1400*1200*1600
Габариты снаружи2100*1200*1600
Вес500 кг
Вывод компонента (свинец)в пределах 10мм
Общая/рабочая мощность9 кВт / 3-5 кВт
Подача воздуха0.5 МПа
Метод предварительного нагреваИК (стандарт)
Мощность предварительного нагрева220В 5кВт
Метод контролямеханический + ПЛК, (опционально: сенсорный экран, ПК)
Диапазон контроля температурытемпература камеры - 300ºC
Время предварительного нагреваоколо 10-15 минут при настройке 150ºC
Тип припоябессвинцовый / Sn-Pb
Вместимость ванны с припоем180 кг (опционально: 120 кг)
Температура в ванне с припоем300 ºC
Потребление при пайке380В 6 кВт
Мощность гребня волны220В 500 Вт
Время прогрева припояоколо 120 минут при температуре в 250ºC
Ширина печатной платы (ПП)50-250 мм
Скорость подачи300-1800 мм/мин
Направление подачислева-направо (опция: справа-налево)
Угол подачи4-7º
Давление потока3-5 бар
Объем потока3.2 л


  1. Автоматизированная система контроля и подачи питания и подачи печатных плат.
  2. Реализована система автоматизированного контроля скорости работы и параметров волны.
  3. Контролируемая система подачи потока с использованием японских форсунок, бесштоковых пневматических цилиндров и управляемая ПЛК, точная и надежная.
  4. ПЛК используется для управления станком, обеспечения надежности и стабильности системы.
  5. Дистанционное инфракрасное устройство предварительного нагрева керамической нагревательной трубы подает тепловое излучение непосредственно на нижнюю часть печатной платы, за счет чего происходит быстрое прогревание и управление потоком.
  6. Специальные держатели в цепи подачи припоя жестяные с антипригарным покрытием, способствуют более качественной пайке.
  7. В печи реализована система автоматизированного контроля мотора, обеспечивающая стабильную работу.
  8. Печь для бессвинцовой пайки обладает оригинальным промышленным дизайном, безвредна для окружающей среды, безопасна и удобна в обслуживании.
  9. Система предварительного нагрева использует три независимых регулятора температуры, что обеспечивает превосходное сохранение тепла, однородность температуры, отклонение температуры- не более ± 2 градусов.
  10. Встроенная функция контроля времени позволяет задавать различные функциональные пресеты, жестяная печь нагревается в течение 90 минут.
  11. Продуманный промышленный дизайн и чувствительная система аварийной сигнализации отвечают за стабильную работу и безопасность работника.

Комплектующие

Марка

Страна производства

Двигатель

Panasonic

Япония

Держатель

Jaguar Double Hook Claw

Китай

Мотор системы подачи припоя

GuangHui

Китай (стандарт)/Италия

Форсунки

ST-6

Япония

Соленоид

AIRTAC

Тайвань

Регулирующий клапан

AIRTAC

Тайвань

Промежуточное реле

OMRON

Япония

Инвертор

Delta

Тайвань

Нагревательная труба (сопло)

Tai zhan

Тайвань

Фотоэлектрический переключатель

CARLO GAVAZZI

Швейцария

Бесконтактный переключатель

Autonics

Корея

Твердотельное реле (ТТР)

CARLO GAVAZZI

Швейцария

Пневматический / Главный переключатель

CHNT

Китай

Контактор переменного тока

CHNT

Китай

ПЛК

Siemens

Германия

Кнопочный переключатель

Schneider

Франция
