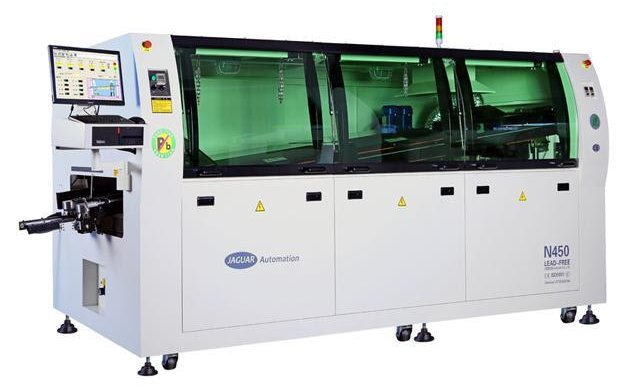

Печь волновой пайки
Jaguar N450

Автоматическая конвейерная печь волновой бессвинцовой пайки с четырьмя зонами нагрева.
Запросить цену
Количество зон нагрева4
Длина зон нагрева2000 мм
Общая / рабочая мощность30 кВт / 8-11 кВт
Подача воздуха0.5 МПа
Метод предварительного нагревагорячий воздух
Мощность предварительного нагрева220 В, 8 кВт
Метод контроляПК + ПЛК
Диапазон настройки температурыот комнатной температуры до 300℃
Время предварительного нагреваоколо 10-15 минут до 150ºC
Тип припоябессвинцовый / Sn-Pb
Вместимость емкости для припоя420 кг
Температура в емкости для припоя300 ºC
Материал емкости для припоятитан
Мощность нагревателя припоя380 В, 8 кВт
Метод контроля температуры припояPID и SSR
Мощность волнового привода220 В, 1 кВт
Контроль высоты волны припояпреобразователь частоты
Время прогрева припояоколо 180 минут для нагрева до 250 ℃
Ширина печатной платы50-350 мм
Зазорсверху 120мм (опция: 160мм), снизу 15мм
Скорость конвейерадо 2000 мм/мин
Высота конвейера750 +/- 20мм
Направление конвейераслева-направо (опция: справа-налево)
Угол конвейера4-7º
Регулировка ширины конвейеравручную
UPSопционально
Азотопционально
Давление флюса3-5 бар
Вместимость емкости для флюса6.5 л
Масса1100 кг
Требуемая мощность3P5W, 380/220 В, 50 Гц, 63 А
Габариты (Д*Ш*В)4300 * 1400 * 1560 мм


  1. Новая конструкция аппарата эффективна, сберегает энергию, экологически чиста, безопасна и легка в обращении и обслуживании.
  2. Автоматическая система питания, управление преобразователем частоты, автоматическая система подачи платы.
  3. Система распыления флюса использует сканирующие распылительные форсунки, бесштоковые пневматические цилиндры и ПЛК управление, что делает ее точной и надежной.
  4. Система предварительного нагрева использует три независимых контроллера температуры, что обеспечивает отличное поддержание температуры и ее однородность, где перепады составляют не более ± 2ºC.
  5. Печь оснащена импортным высокочастотным преобразователем с независимым управлением, который поддерживает стабильную производительность.
  6. Бессвинцовая паяльная печь с независимой конструкцией безопасна для окружающей среды и проста в эксплуатации.
  7. В печи для предварительного разогрева олова используется высокоскоростной ПИД-регулятор и 2 независимых инфракрасных нагревателя.
  8. Время можно регулировать, также можно предварительно настроить функции переключения, печь нагревается в течение 90 минут.
  9. Благодаря функции памяти машина всегда может хранить записи управления производством, повышая эффективность работы.
  10. Функция автоматической очистки когтей конвейера обеспечивает их чистоту.
  11. Разумная конструкция и чувствительная система аварийной сигнализации обеспечивают стабильную работу и безопасность операторов.
  12. Азотное устройство (опционально): высокоточный анализатор кислорода, расход азота 16 м3 / час при 300-500 ppm.
