Печь оплавления припоя

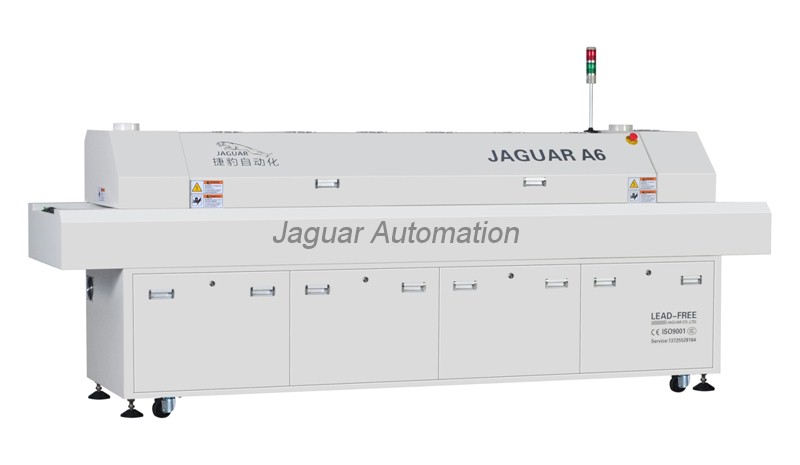

Jaguar A6
Конвейерная печь оплавления паяльной пасты с шестью зонами нагрева горячим воздухом сверху и инфракрасным излучением снизу. Оснащена интеллектуальной системой управления с ПИД-регулятором на основе принципов "нечеткой логики". Нагревается за 20 минут вплоть до 300℃ и контролирует изменение температуры внутри и снаружи печи. | Количество зон нагрева | 6 сверху / 6 снизу |
| Длина зон нагрева | 2400 мм |
| Режим нагрева | сверху - горячий воздух; снизу - IR |
| Режим охлаждения | сжатый воздух |
| Максимальная ширина выключателя электропитания | 400 мм |
| Сетка и цепь | 400 мм |
| Направление передачи | слева направо (опция: справа налево) |
| Чистая высота трансмиссии | 880±20 мм |
| Тип трансмиссии | сетка |
| Скорость конвейера | 0-1000 мм/мин |
| Фиксированная сторона рельса | фиксированная передняя направляющая (опционально: фиксированная задняя направляющая) |
| Электропитание | 5 линий, 3 фазы, 380 В, 50/60 Гц |
| Общее электропотребление | 28 кВт |
| Пусковая мощность | 24 кВт |
| Стандартное электропотребление | 4 кВт |
| Время прогрева | около 20 мин |
| Диапазон настройки температуры | от комнатной температуры до 300℃ |
| Метод контроля температуры | управление замкнутым контуром PID и управление SSR |
| Точность управления температурой | ±1℃ |
| Отклонение температуры на печатной плате | ±2℃ |
| Хранилище данных | опция: хранение данных процесса и состояния (80 ГБ)(машина с ПК) |
| Сопловая пластина | пластина из алюминиевого сплава |
| Аварийный сигнал | аномальная температура (сверхвысокая/сверхнизкая температура) |
| Плата сброса сигнализации | подсветка башни: желтый-нагрев, зеленый-нормальный, красный-перегрев |
| Размер (Д*Ш*В) | 3500×700×1320 мм |
| Вес | 600 кг |
| Цвет | серый |
Уникальная усовершенствованная система нагрева с длительным сроком службы
- В системе нагрева используется эффективный шведский никелевый нагреватель. Пиковая длина волны мощности излучения составляет 4 мкм, что в паре с изогнутой поверхностью рефлектора обеспечивает более скоростной нагрев, улучшая тепловую эффективность. Кроме того, специальная система принудительной циркуляции воздуха делает нагрев печатной платы и компонента равномерным и полностью устраняет «эффект тени».
- Использование специальной системы защиты при высоких температурах в цепи циркуляции тепла и специальных сплавов в конструкции печи.
- В конструкцию внедрены удлиненная ось SanYue высокотемпературного двигателя вентилятора и W-образная тепловая труба, разработан специальный промышленный дизайн, сведен к минимуму уровень шума при работе за счет подавления толчков при работе, улучшена простота обслуживания.
- Корпус печи сделана из пористого алюминия и передает горячий воздух таким образом, чтобы обеспечить его равномерную подачу на печатную плату. Вся верхняя часть печи полностью открывается, что упрощает очистку внутреннего пространства.
Плавная и надежная система трансмиссии
- В системе трансмиссии используется двигатель STK с регулируемой скоростью, который в сочетании с турбинным редуктором 1:150 работает плавно, в диапазоне скоростей до 1000 мм/мин.
- Независимая опора колесной конструкции и специальный ремень из нержавеющей стали обеспечивают плавность хода и точность скорости с допуском до +20 мм/мин.
- Специальная нержавеющая лента: прочная и износостойкая, не деформируется и долговечна.
Стабильная и надежная электронная система управления
- В основе - импортный термостат на базе принципов неяеткой логики и интеллектуальная прецизионная система управления нагревом с ПИД-регулятором. Это обеспечивает быстрый отклик на изменение температурного режима, обеспечивая тем самым более сбалансированную подачу температуры.
- Используя термопару для каждой температурной зоны, система может быстро и отзывчиво индуцировать изменения в каждой температурной зоне, своевременно передавать, контролировать и компенсировать температурный баланс в каждой зоне.
- Специальное твердотельное полупроводниковое реле в сочетании со специальным радиатором значительно улучшает тепловую эффективность и значительно продлевает срок службы. Отсутствие контактного выхода и функция “нечеткой логики” может с помощью термостата контролировать изменения наружной температуры и теплотворной способности, управлять нагревательным устройством с помощью минимального импульса, обеспечивая высокую точность контроля температуры и поддерживая равномерный температурный режим внутри, а также длину, направление, распространение температуры. Все вышеперечисленное соответствует стандартам международной патентной классификации (МПК).
- При достаточной мощности питания быстро нагревается. Требуется всего 20 минут для нагрева от комнатной до постоянной рабочей температуры.
Диагностика неисправностей и звуковая световая сигнализация
- Производственная функция задержки отключения обеспечивает равномерное охлаждение после отключения для предотвращения деформации компонентов.
