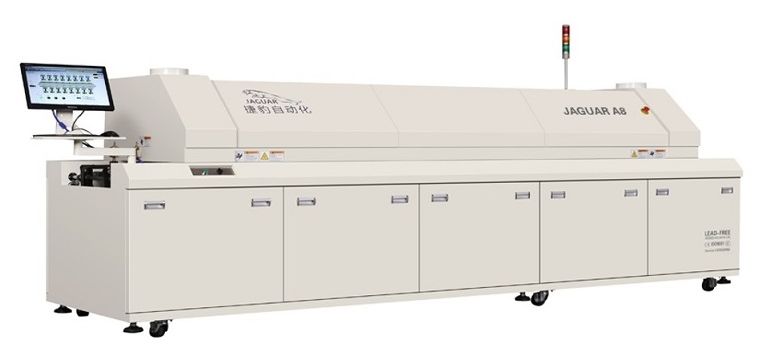

Печь оплавления припоя Jaguar A8

Печь оплавления припоя
Jaguar A8

Конвейерная печь оплавления припоя с вчтроенным интеллектуальным управлением и восемью контролируемыми зонами нагрева. Зоны нагреваются конвекционным способом сверху и инфракрасным - снизу.
Запросить цену
Количество зон нагрева8 сверху / 8 снизу
Длина зон нагрева2800 мм
Режим нагревасверху - горячий воздух; снизу - IR
Режим охлаждениясжатый воздух
Максимальная ширина выключателя электропитания350 мм
Ширина сетчатого ремня400 мм
Направление передачислева направо (опция: справа налево)
Чистая высота трансмиссии880±20 мм
Тип трансмиссиисетка
Скорость конвейера0-1000 мм/мин
Фиксированная сторона рельсафиксированная передняя направляющая (опционально: фиксированная задняя направляющая)
Электропитание5 линий, 3 фазы, 380 В, 50/60 Гц
Максимальное электропотребление38 кВт
Пусковая мощность34 кВт
Стандартное электропотребление4 кВт
Время прогреваоколо 20 мин
Диапазон настройки температурыот комнатной температуры до 300℃
Метод контроля температурыуправление замкнутым контуром PID и управление SSR
Точность управления температурой±1℃
Отклонение температуры на печатной плате±2℃
Хранилище данныхопция: хранение данных процесса и состояния (80 ГБ)(машина с ПК)
Сопловая пластинапластина из алюминиевого сплава
Аварийный сигналаномальная температура (сверхвысокая/сверхнизкая температура)
Плата сигнализацииобозначения: желтый-нагрев, зеленый-нормальный, красный-ненормальный
Размер (Д*Ш*В)4200×700×1320 мм
Вес800 кг
Цветсерый


Уникальная усовершенствованная система нагрева с длительным сроком службы

  • В системе нагрева используется эффективный шведский никелевый нагреватель. Пиковая длина волны мощности излучения составляет 4 мкм, что в паре с изогнутой поверхностью рефлектора обеспечивает более быстрый нагрев, улучшая тепловую эффективность. Кроме того, специальная система принудительной циркуляции воздуха делает нагрев печатной платы и компонента равномерным и полностью устраняет «эффект тени».
  • Использование специальной системы защиты при высоких температурах в цепи циркуляции тепла и специальных сплавов в конструкции печи.
  • В конструкцию внедрены удлиненная ось SanYue высокотемпературного
    двигателя вентилятора и W-образная тепловая труба. Разработан специальный промышленный дизайн, сведен к минимуму уровень шума при работе за счет подавления толчков при работе, улучшена простота обслуживания.
  • Корпус печи сделан из пористого алюминия и передает горячий воздух таким образом, чтобы обеспечить его
    равномерную подачу на печатную плату. Вся верхняя часть печи полностью открывается, что упрощает очистку внутреннего пространства.

Плавная и надежная система трансмиссии

  • В системе трансмиссии используется двигатель STK с регулируемой скоростью. В сочетании с турбинным редуктором 1: 150 он плавно работает в диапазоне скоростей 0-1000 мм/мин.
  • Независимая опора колесной конструкции и специальный ремень из нержавеющей стали обеспечивают плавность хода и точность скорости с допуском до +120 мм/мин.
  • Специальная нержавеющая лента: прочная и износостойкая, не деформируется, долговечна.
Стабильная и надежная электронная система управления
  • В основе - импортный термостат на базе принципов нечеткой логики и интеллектуальная прецизионная система управления ПИД; обеспечивает быстрый отклик на изменение температурного режима, обеспечивая тем самым более сбалансированную подачу температуры и автоматическое управление нагревом.
  • Используя термопару для каждой температурной зоны, система может быстро и отзывчиво индуцировать изменения в каждой температурной зоне, своевременно передавать, контролировать и компенсировать температурный баланс в каждой зоне.
  • Специальное твердотельное полупроводниковое реле в сочетании со специальным радиатором значительно улучшает тепловую эффективность и значительно продлевает срок службы. Отсутствие контактного выхода и функция “нечеткой логики” позволяет с помощью термостата контролировать изменения наружной температуры и теплотворной способности, управлять нагревательным устройством с помощью минимального импульса,  обеспечивая высокую точность контроля температуры и поддерживая равномерный температурный режим внутри, а также длину, направление, распространение температуры. Все вышеперечисленное соответствует стандартам международной патентной классификации (МПК).
  • При достаточной мощности питания быстро нагревается, требуется всего 20 минут от комнатной до постоянной рабочей температуры.

Диагностика неисправностей и звуковая световая сигнализация

  • Производственная функция задержки отключения, равномерное охлаждение после отключения для предотвращения деформации компонентов.
Категории:
Jaguar
Способ нагрева: смешанный
