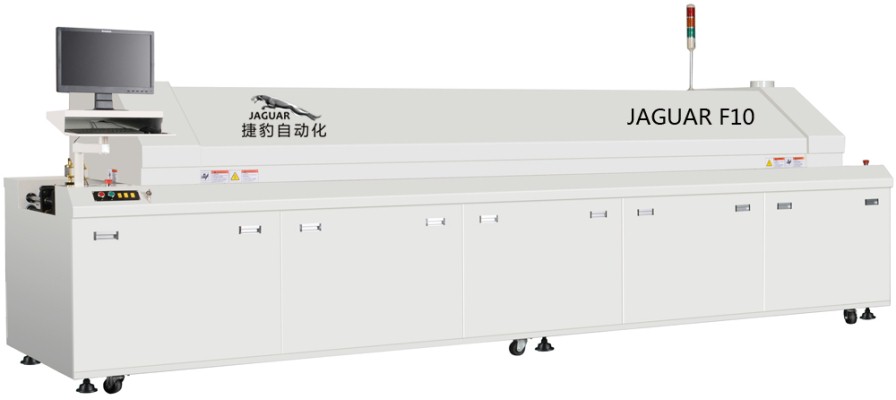

Печь оплавления припоя Jaguar F10

Печь оплавления припоя
Jaguar F10

Конвейерная печь конвекционного типа для оплавления припоя с десятью зонами нагрева и компьютерным управлением.
Запросить цену
Количество зон нагрева10 сверху / 10 снизу
Количество зон охлаждения2
Длина зон нагрева3890 мм
Способ нагревагорячий воздух
Способ охлаждениявоздух
Выхлоп10 м³/мин * 2 выхлопные трубы
Макс. Ширина печатной платы400 мм
Ширина сетчатого пояса500 мм
Направление передачислева направо (опция: справа налево)
Высота трансмиссии900±20 мм
Тип трансмиссиисетка и цепь
Ширина рейки400 мм
Скорость конвейера0-2000 мм/мин
Авто / ручная смазкастандарт
Крепление рейкифронтальная рейка (опция: задняя рейка)
Высота компонентов25 мм
Электропитание5 линий, 3 фазы, 380 В, 50/60 Гц
Мощность42 кВт
Энергопотребление8-10 кВт
Время нагрева20 минут
Диапазон нагреваот комнатной до 300℃
Метод контроля температурыПИД-регулирование с обратной связью и управление SSR
Точность датчика температуры±1℃
Отклонение температуры на печатной плате±2℃
Хранение данныххранение данных процесса и состояния (80 ГБ)
Сопловая пластинапластина из алюминиевого сплава
Сигнал тревогианомальная температура (сверхвысокая / сверхнизкая температура)
Сигнальная лампаЦвет: желтый-нагрев, зеленый-нормальный, красный-ненормальный
Размер (Д*Ш*В)5800*1320*1490 мм
Вес2100 кг
Цветсерый


  1. Компьютер и интеллектуальная система управления Siemens PLC. Автономный высокоточный регулятор температуры ± 1-2 ℃ работает даже в случае неисправности компьютера для обеспечения стабильности и надежности системы;
  2. Операционный интерфейс Windows XP с простым управлением.
  3. Для безопасности и надежности корпус открывается автоматически.
  4. Устройство оснащено трансмиссией с сетчатым ремнем. Удобное крепление обеспечивает плавную трансмиссию. Механизм синхронизации направляющих и автомат SMT обеспечивают регулировку для высокой точности и длительного срока службы.
  5. Автоматическая система трансмиссионной цепи.
  6. Управление всеми зонами нагрева с помощью компьютерного ПИД-регулятора. Верхняя и нижняя температурные зоны имеют независимый контроль температуры. Можно разделять температурные режимы и управлять пусковой мощностью.
  7. Автоматические сетевая / цепная передачи для управления замкнутым контуром и мониторинга.
  8. Звуковая и световая сигнализация неисправности.
  9. Защита от утечек и безопасная система управления.
  10. Встроенный ИБП и автоматическая система отключения гарантируют, что при высоком напряжении или при перегреве не будут повреждены плата и устройство.
  11. Две независимых системы микроциркуляции воздуха (верхняя и нижняя) обеспечивают равномерное распределение температуры и высокую эффективность термокомпенсации.
  12. Температурные зоны имеют независимые индуктивные датчики температуры, которые обеспечивают мониторинг в реальном времени и компенсацию баланса каждой температурной зоны;
  13. Защита паролем операционной системы, чтобы предотвратить несанкционированный доступ и изменения в настройках процесса. Изменения настроек отслеживается через запись операций. Интуитивное и удобное управление. Сохранение пользовательских настроек скорости и температуры, настроек температурной кривой. Все данные можно выводить на печать.
  14. Интегрированная панель управления, компьютерный переключатель, тестовая кривая, печать и передача данных. Трехканальная система онлайн-тестирования температурной кривой может в любое время проверить объекты по фактической температурной кривой (нет надобности в отдельном тестере температурной кривой);
  15. Система быстрого охлаждения по международной технологии. Скорость охлаждения достигает 3,5~6 ℃ / сек. Удобное управление. Устройство принудительного охлаждения обеспечивает точечный эффект. Эффективная система для принудительного и естественного воздушного охлаждения.

Комплектующее Производитель
Страна
Статичное Реле Calro Gavazzi Швейцария
Тепловое реле Calro Gavazzi Швейцария
Отверстие для теплового реле Calro Gavazzi Швейцария
UPS SAGTAR США
Контактор CHNT Китай
PLC Siemens Германия
Модуль контроля температуры Siemens Германия
Элементы нагрева Hotset Германия
Инвертор DELTA Тайвань
Двигатель скорости конвейера PANASONIC Япония
Регулятор шага двигателя PANASONIC Япония
Высокотемпературный мотор Brilliant Тайвань
Дисплей промышленный Китай
Компьютер Lenovo Китай
Соединительный провод Siemens Германия
Зубчатая коробка с регулируемой
скоростью
PANASONIC Япония
Зубчатая коробка с регулируемой
шириной
PANASONIC Япония
Воздуходувка Sanyue Тайвань
Сетка Tsubaki Япония
Цепь двухрядная KMC Тайвань
Промежуточное реле OMROM Япония
Источник питания 24 В
постоянного тока
Meanwell Гонконг
Сигнальная лампа OWEN Китай
Емкость для масла Oil clock Тайвань
