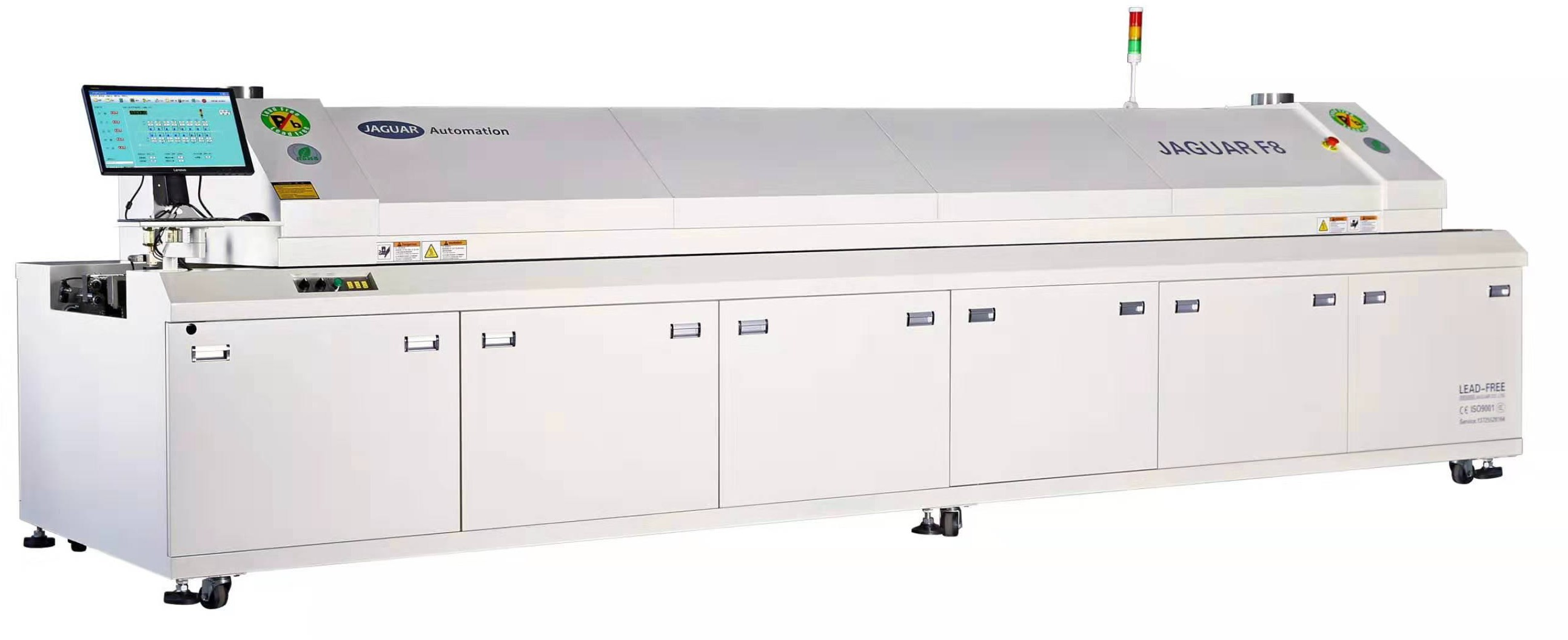

Печь оплавления припоя Jaguar F8

Печь оплавления припоя
Jaguar F8

Конвейерная печь оплавления с 8 зонами нагрева и 2 зонами охлаждения. Высокоточный контроль температуры. Ширина платы до 400 мм. Высота компонентов до 25 мм.
Запросить цену
Количество зон нагрева8 сверху / 8 снизу
Количество зон охлаждения2
Длина зон нагрева3100 мм
Режим нагревагорячий воздух
Режим охлажденияпринудительное воздушное охлаждение
Выхлоп10 м³/мин * 2 выхлопные трубы
Макс. ширина печатной платы400 мм
Ширина сетчатого ремня500 мм
Направление передачислева направо (опция: справа налево)
Чистая высота трансмиссии900±20 мм
Тип трансмиссиисетка и цепь
Диапазон ширины рельса50-400 мм
Скорость конвейера0-2000 мм/мин
Автоматическая / ручная смазкастандарт
Фиксированная сторона рельсафиксированная передняя направляющая (опция: фиксированная задняя направляющая)
Высота компонентовдо 25 мм
Источник питания5 линий 3 фазы 380В 50/60Гц
Пусковая мощность38 кВт
Нормальное энергопотребление6-9 кВт
Время прогреваоколо 20 мин
Диапазон настройки температурыот комнатной температуры до 300℃
Метод контроля температурыПИД-регулирование с обратной связью и управление SSR
Точность управления температурой±1℃
Отклонение температуры на печатной плате±2℃
Хранилище данныххранение данных процесса и состояния (80 ГБ)
Пластина с сопламипластина из алюминиевого сплава
Сигнал тревогианомальная температура (сверхвысокая / сверхнизкая температура)
Сигнальная лампаобозначения: желтый-нагрев, зеленый-нормальный, красный-ненормальный
Размер (Д*Ш*В)5300 * 1320 * 1490 мм
Масса2000 кг
Цветсерый


  1. Фирменный компьютер и интеллектуальная система управления Siemens PLC поддерживает высокоточный контроль температуры с точностью ± 1-2 ℃ (в случае аварии компьютера он может работать в автономном режиме, что не
    повлияет на производство), он обеспечивает стабильность и надежность системы.
  2. Операционный интерфейс на базе Windows XP с широким функционалом и простым управлением.
  3. Для обеспечения большей надежности и безопасности корпус может открываться автоматически.
  4. Устройство оснащено сетчатым ремнем подачи с плавным транспортом материала, что обеспечивает сохранность печатной платы при ее передвижении. Механизм синхронизации направляющих и автомат SMT обеспечивают высокую точность регулировки направляющей и долгий срок службы.
  5. Встроенная автоматическая система смазки трансмиссионной цепи.
  6. Управление всеми зонами нагрева с помощью компьютерного ПИД-регулятора (независимое управление в верхней и нижней температурных зонах, что позволяет распределять тепло и снизить пусковую мощность).
  7. Сеточная / цепная передача, координируемая компьютером, с системой замкнутого управления, которая может одновременно работать с различным видами печатных плат.
  8. Функция звуковой и световой сигнализации неисправностей.
  9. Защита от утечек помогает обслуживающему персоналу оставаться в безопасности.
  10. Встроенный ИБП и система автоматического отключения гарантируют, что при возврате питания к устройству после отключения электричества или при перегреве не будут повреждены печатная плата и сам аппарат.
  11. Две независимых системы микроциркуляции воздуха (верхняя и нижняя) обеспечивают равномерное распределение температуры и высокую эффективность термокомпенсации.
  12. Верхняя и нижняя температурные зоны имеют независимые индуктивные датчики температуры, обеспечивающие мониторинг в реальном времени и компенсацию баланса каждой температурной зоны.
Название комплектующего Марка
Страна производства
Твердотельное реле Calro Gavazzi Швейцария
Тепловое реле Calro Gavazzi Швейцария
UPS SAGTAR США
Контактор CHNT Китай
ПЛК Siemens Германия
Модуль контроля температуры Siemens Германия
Нагревательный элемент Hotset Германия
Инвертор Delta Тайвань
Двигатель конвейера Panasonic Япония
Регулятор ширины конвейера Panasonic Япония
Высокотемпературный мотор Brilliant Тайвань
Дисплей Промышленный Китай
Компьютер Lenovo Китай
Воздуходувка Sanyue Тайвань
Сетка Tsubaki Япония
Цепь двухрядная KMC Тайвань
Промежуточное реле OMROM Япония
Источник питания 24 В
постоянного тока
Meanwell Гонконг
