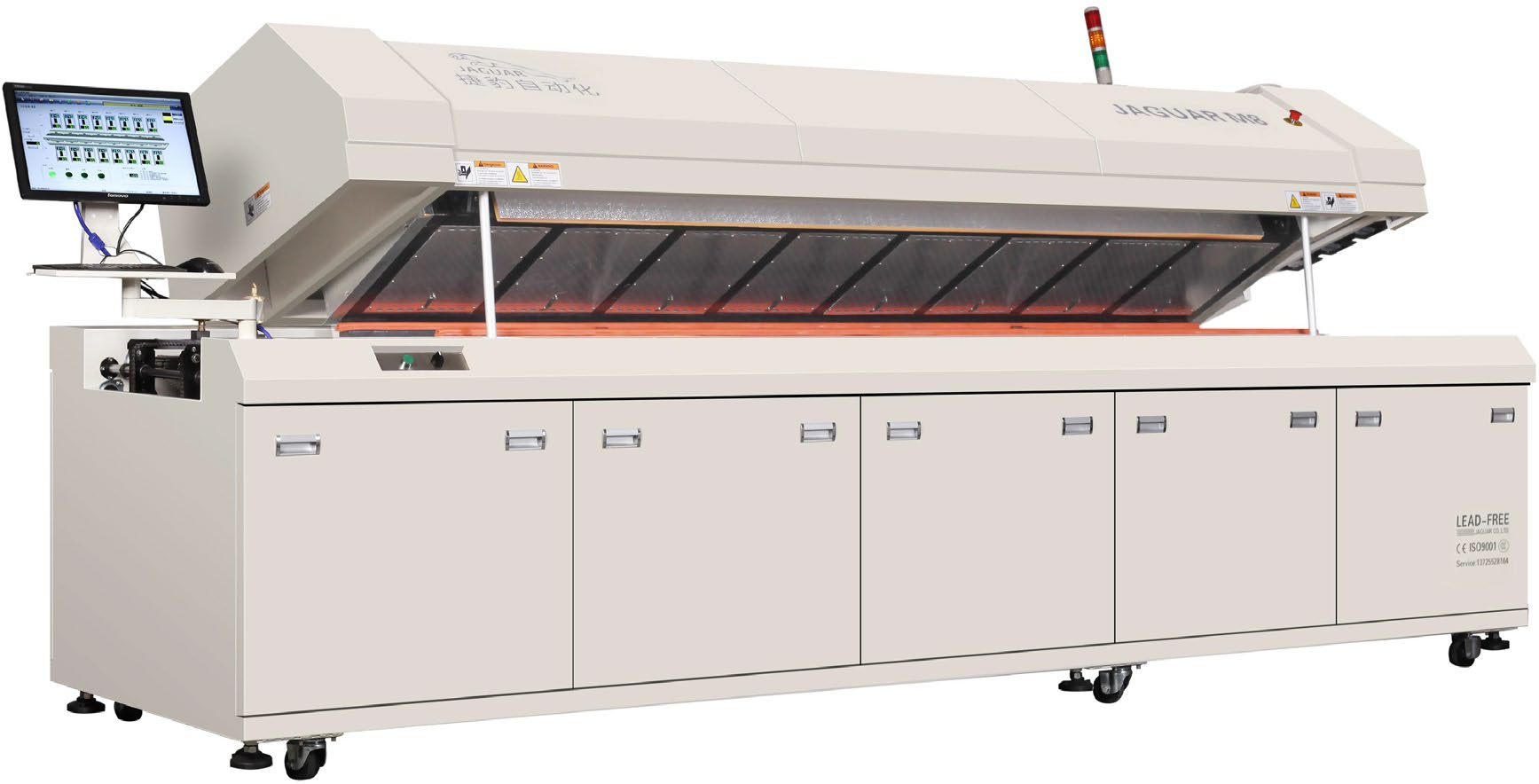

Печь оплавления припоя Jaguar M6

Печь оплавления припоя
Jaguar M6

Конвейерная конвекционная печь оплавления паяльной пасты с шестью зонами нагрева. Максимальная ширина печатной платы - до 300 мм. Скорость - до 1500 мм/мин. Разогревается за 20 минут.
Запросить цену
Количество зон нагрева6 сверху / 6 снизу
Длина зон нагрева2500 мм
Режим нагревагорячий воздух
Режим охлажденияпринудительное воздушное охлаждение
Макс. Ширина печатной платы300 мм
Ширина сетчатого ремня400 мм
Направление передачислева направо (опция: справа налево)
Высота трансмиссии800±20 мм
Тип трансмиссиисетка и цепь
Диапазон ширины рельса0-300 мм
Скорость конвейера0-1500 мм/мин
Автоматическая / ручная смазкастандарт
Метод верхней вытяжкиавтоматическая электрическая вытяжка
Фиксированная сторона рельсафиксированная передняя направляющая (опция: фиксированная задняя направляющая)
Высота компонентовдо 25 мм
Источник питания5 линий 3 фазы 380В 50/60Гц
Пусковая мощность18 кВт
Нормальное энергопотребление4-7 кВт
Время прогреваоколо 20 мин
Диапазон настройки температурыот комнатной температуры до 300℃
Метод контроля температурыПЛК и ПК
Точность управления температурой±1℃
Отклонение температуры на печатной плате±2℃
Хранилище данныххранение данных процесса и состояния (80 ГБ)
Пластина с сопламипластина из алюминиевого сплава
Сигнал тревогианомальная температура (сверхвысокая / сверхнизкая температура)
Сигнальная лампаобозначения: желтый-нагрев, зеленый-нормальный, красный-ненормальный
Размер (Д*Ш*В)3600 × 1100 × 1490 мм
Масса900 кг
Цветсерый


Уникальная усовершенствованная система нагрева с длительным сроком службы

  • Система нагревания использует высокоэффективный никелевый нагреватель с функцией энергосбережения. Пиковая длина волны мощности излучения составляет 4 мкм. Изогнутая поверхность рефлектора улучшает тепловую эффективность. Специальная система принудительной циркуляции воздуха делает нагрев печатной платы и компонента равномерным и полностью устраняет «теневой эффект».
  • Использование высокотемпературной защиты в системе для сохранения тепла и отделка из специального сплава в печи.
  • Использование импортного тайваньского высокотемпературного двигателя SanYue с длинной осью двигателя для вентилятора и W-образной тепловой трубкой, модельный дизайн, бесшумный, в нем отсутствует тряска и он прост в обслуживании.
  • Вся печь сделана из пористого алюминия и пропускает горячий воздух, чтобы гарантировать равномерное поступление этого воздуха к печатной плате. Вся верхняя часть печи может полностью открываться, что облегчает очистку ее внутренней части.

Плавная и надежная система транспортировки плат

  • В системе транспортировки используется двигатель с регулируемой скоростью STK в сочетании с турбинным редуктором 1:15 работает плавно, диапазон скоростей достигает 0-1500 мм/мин.
  • Независимая опора колесной конструкции и соответствующий ремень из нержавеющей стали для плавного хода и точности скорости до ± 20 мм/мин.
  • Ремень из специальной нержавеющей стали: прочный и износостойкий, защищен от деформаций и имеет долгий срок службы.

Стабильная и надежная система электрического управления

  • Используется импортный термостат, который имеет точную систему интеллектуального управления. Он может быстро реагировать на изменения внешнего тепла и обеспечивать более сбалансированную температуру за счет работы PID и автоматического управления нагревом.
  • Используя термопару для каждой температурной зоны, он может быстро и точно произвести изменения в каждой температурной зоне, своевременно передавать, контролировать и компенсировать температурный баланс в каждой зоне.
  • Специальное твердотельное реле SSR в сочетании со специальным радиатором значительно улучшает тепловую эффективность и продлевает срок службы. Отсутствие контактного выхода и функция управления с помощью термостата позволяет контролировать изменения наружной температуры и теплотворной способности, управлять нагревательным устройством с минимальным шагом, обеспечивая высокую точность контроля
    температуры и равномерную температуру внутри, а также длину, направление, распределение температуры. Все эти процедуры соответствуют стандартам IPC.
  • Высокая мощность, быстрый нагрев, требуется всего около 20 минут для разогрева от комнатной до постоянной температуры.
  • Диагностика неисправностей и звуко-световая сигнализация.
  • Производственная функция задержки отключения, равномерное охлаждение после отключения для предотвращение деформации компонентов.
Комплектующее
Марка Страна производства
Дисплей Acer Китай
Компьютер Промышленный компьютер Китай
ПЛК Siemens Германия
Контактор CHNT Китай
Модуль контроля температуры Siemens Германия
Переключатель воздуха CHNT Китай
Источник питания Meanwell Тайвань
Инвертор Delta Тайвань
Твердотельное реле Calro Gavazzi Швейцария
Нагревательный провод Hotset Германия
Конвейерный двигатель Panasonic Япония
Высокотемпературный двигатель Sanyue Тайвань
Линия высоких температур Hotset Германия
Тепловое реле Calro Gavazzi Швейцария
UPS SAGTAR США
Цепь двухрядная KMC Тайвань
Соленоидный клапан SMC Япония
Регулируемая зубчатая коробка Panasonic Япония
