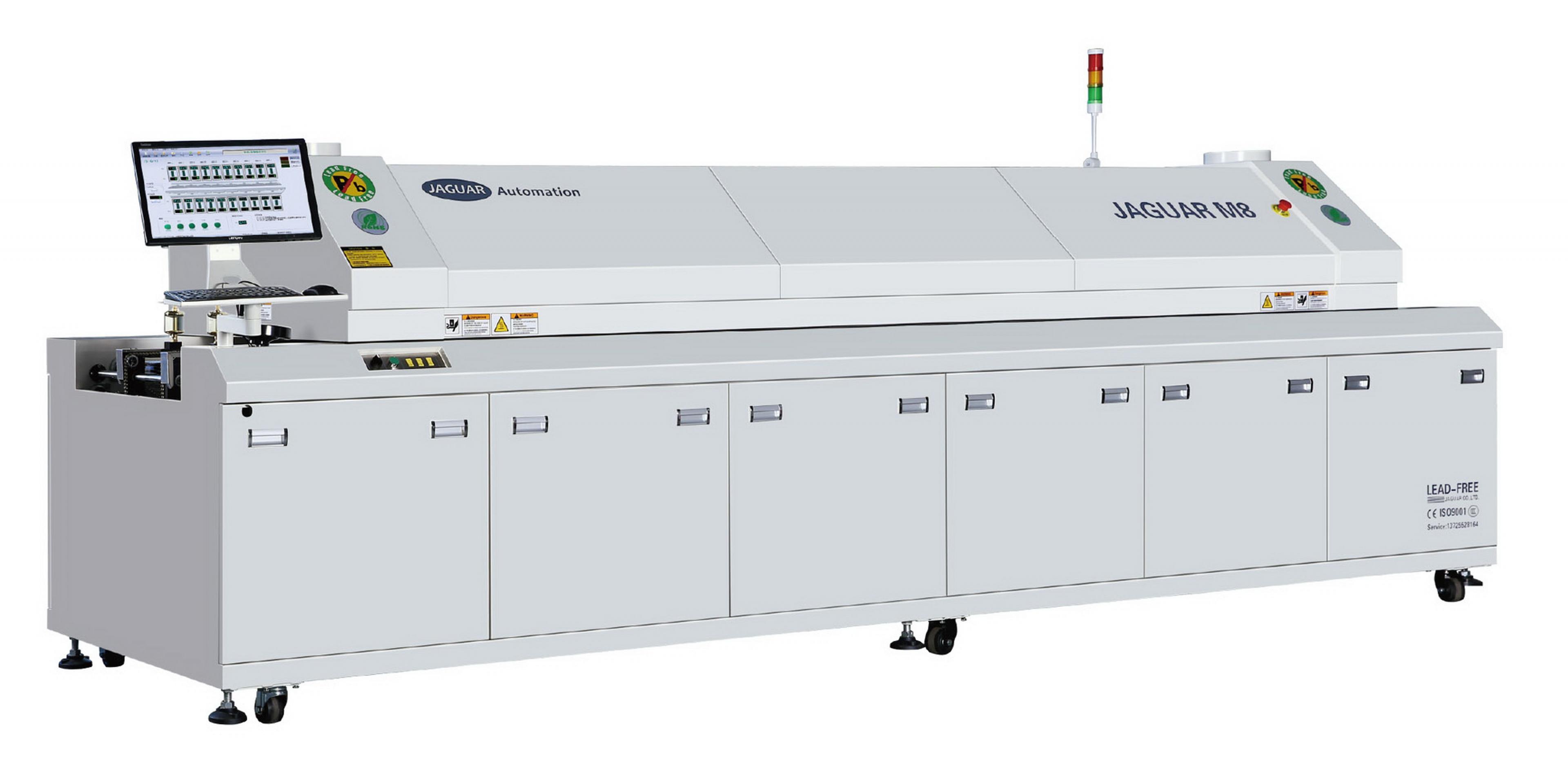

Печь оплавления припоя Jaguar M8

Печь оплавления припоя
Jaguar M8

Конвейерная конвекционная печь оплавления припоя с интеллектуальным управлением и восемью контролируемыми зонами нагрева.
Запросить цену
Количество зон нагрева8 сверху / 8 снизу
Длина зон нагрева2900 мм
Режим нагревагорячий воздух
Режим охлаждениясжатый воздух
Максимальная ширина выключателя электропитания300 мм
Ширина сетчатого ремня400 мм
Направление передачислева направо (опция: справа налево)
Чистая высота трансмиссии880±20 мм
Тип трансмиссиисетка и цепь
Диапазон ширины рельса0-300 мм
Скорость конвейера0-1500 мм/мин
Автоматическая / ручная смазкастандарт
Метод верхней вытяжкиручной (выбор: автоматический)
Фиксированная сторона рельсафиксированная передняя направляющая (опция: фиксированная задняя направляющая)
Высота компонентов25 мм
Электропитание5 линий, 3 фазы, 380 В, 50/60 Гц
Пусковая мощность26 Квт
Энергопотребление5-8 Квт
Время прогреваоколо 20 мин
Диапазон настройки температурыот комнатной температуры до 300℃
Метод контроля температурыПЛК и ПC
Точность управления температурой±1℃
Отклонение температуры на печатной плате±2℃
Хранилище данныххранение данных процесса и состояния (80Гб)
Сопловая пластинапластина из алюминиевого сплава
Аварийный сигналаномальная температура (сверхвысокая/сверхнизкая температура)
Размер (Д*Ш*В)4600×1100×1490 мм
Вес1000 Кг
Цветсерый


Уникальная усовершенствованная система нагрева с длительным сроком службы

  • В системе нагрева используется эффективный шведский никелевый нагреватель. Пиковая длина волны излучения составляет 4 мкм, что в паре с изогнутой поверхностью рефлектора обеспечивает более быстрый нагрев, улучшая тепловую эффективность. Кроме того, специальная система принудительной циркуляции воздуха делает нагрев печатной платы и компонента равномерным и полностью устраняет «эффект тени».
  • Использование специальной системы защиты при высоких температурах в цепи циркуляции тепла и специальных сплавов в конструкции печи.
  • В конструкцию внедрены удлиненная ось высокотемпературного двигателя вентилятора SanYue Тайваня и W-образная тепловая труба. Разработан специальный промышленный дизайн, сведен к минимуму уровень шума при работе за счет подавления толчков при работе, улучшена простота обслуживания.
  • Корпус печи сделан из пористого алюминия и передает горячий воздух таким образом, чтобы обеспечить его равномерную подачу на печатную плату. Вся верхняя часть печи полностью открывается, что упрощает очистку внутреннего пространства.

Плавная и надежная система трансмиссии

  • В системе трансмиссии используется двигатель STK из Тайваня с регулируемой скоростью. В сочетании с турбинным редуктором 1:150 он работает плавно, диапазон скоростей в пределах 0-1500 мм/мин.
  • Независимая опора колесной конструкции и специальный ремень из нержавеющей стали обеспечивают плавность хода и точность скорости с допуском до +20 мм/мин.
  • Специальная нержавеющая лента: прочная и износостойкая, не деформируется и долговечна.

Стабильная и надежная электронная система управления

  • В основе импортный термостат на базе принципов нечеткой логики и интеллектуальная прецизионная система управления с ПИД-регулятором, которая обеспечивает быстрый отклик на изменение температурного режима, обеспечивая тем самым более сбалансированную подачу температуру с помощью интеллектуального управления и автоматического управления нагревом.
  • Используя термопару для каждой температурной зоны, система может быстро и отзывчиво индуцировать изменения в каждой температурной зоне, своевременно контролировать и компенсировать температурный баланс в каждой зоне.
  • Специальное твердотельное полупроводниковое реле в сочетании со специальным радиатором значительно улучшает тепловую эффективность и значительно продлевает срок службы. Отсутствие контактного выхода и функция “нечеткой логики” может с помощью термостата контролировать изменения наружной температуры и теплотворной способности, управлять нагревательным устройством с помощью минимального импульса, обеспечивая высокую точность контроля температуры и поддерживая равномерный температурный режим внутри, а также длину, направление, распространение температуры. Все вышеперечисленное соответствует стандартам международной патентной классификации (МПК).
  • При достаточной мощности питания быстро нагревается, требуется всего 20 минут от комнатной до постоянной рабочей температуры.

Диагностика неисправностей и звуковая световая сигнализация

  • Производственная функция задержки отключения, равномерное охлаждение после отключения для предотвращения деформации компонентов.

Список запасных частей

No. Наименование
Марка
Страна производитель
1 Дисплей
Acer
Китай
2 Компьютер
Industrial computer
Китай
3 PLC
Siemens
Германия
4 Контактор
CHNT
Китай
5 Модуль контроля температуры
Siemens
Германия
6 Воздушный переключатель
CHNT
Китай
7 Система электропитания
Meanwell
Тайвань
8 Инвертор
Delta
Тайвань
9 Твердотельное реле
Calro Gavazzi
Швейцария
10 Нагревательный провод
Hotset
Германия
11 Двигатель конвейера
Panasonic
Япония
12 Высокотемпературный двигатель
Sanyue
Тайвань
13 Плавка
Tsubaki Япония
14 Линия высоких температур
Hotset
Германия
15 Тепловое реле
Calro Gavazzi
Швейцария
16 Система бесперебойного электроснабжения
SAGTAR
США
17 Двухрядная цепь
KMC
Тайвань
18 Соленоидный клапан
SMC
Япония
19 Регулируемая зубчатая коробка
Panasonic
Япония
