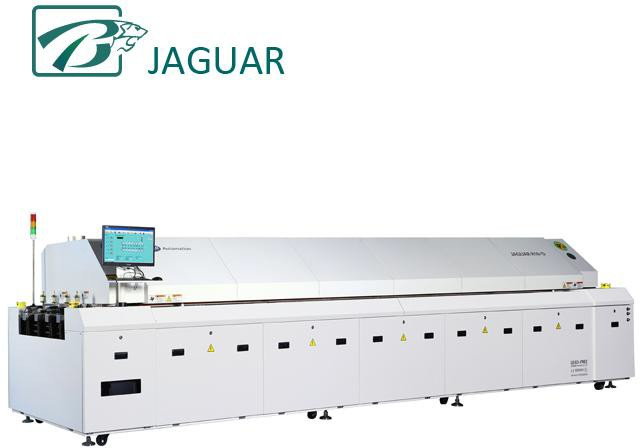

Печь оплавления припоя Jaguar R12-D

Печь оплавления припоя
Jaguar R12-D

Конвекционная печь оплавления припоя с конвейером. Имеет 12 зон нагрева и 3 зоны охлаждения. Управляется с помощью компьютера с возможностью сохранения профилей. Точность температурного режима обеспечивается системой с ПИД-регулятором и обратной связью.
Запросить цену
Количество зон нагрева12 сверху / 12 снизу
Количество зон охлаждения3
Длина зон нагрева4640 мм
Режим нагревагорячий воздух
Режим охлаждениявоздушный нагреватель: принудительное охлаждение воздухом; азотная печь: охлаждение водой
Объем выхлопа10 м³/мин * 2
Макс. Ширина печатной платы300-2 мм
Ширина сетчатого ремня800 мм
Направление передачислева направо (опция: справа налево)
Высота трансмиссии900±20 мм
Тип трансмиссиисетка и цепь
Скорость конвейерадо 2000 мм/мин
Автоматическая / ручная смазкастандарт
Фиксированная сторона рельсафиксированная передняя направляющая (опция: фиксированная задняя направляющая)
Высота компонентовдо 25 мм
Источник питания5 линий 3 фазы 380В 50/60Гц
Суммарная мощность48 кВт
Нормальное энергопотребление12-16 кВт
Время прогреваоколо 20 мин
Диапазон настройки температурыот комнатной температуры до 300℃
Метод контроля температурыПИД-регулирование с обратной связью и управление SSR
Точность управления температурой±1℃
Отклонение температуры на печатной плате±2℃
Хранилище данныххранение данных процесса и состояния (80 ГБ)
Пластина с сопламипластина из алюминиевого сплава
Сигнал тревогианомальная температура (сверхвысокая / сверхнизкая температура)
Сигнальная лампаобозначения: желтый-нагрев, зеленый-нормальный, красный-ненормальный
Размер (Д*Ш*В)6870 × 1650 × 1550 мм
Масса3000 кг
Цветсерый


1. Система на базе Windows 7 с английским и китайским языками проста в освоении и может быть настроена в любое время.
2. Цифровая система управления с ПЛК и модульной схемой обеспечивает стабильную точность.
3. Интеллектуальная система диагностики (IDS) с функцями предупреждения о неисправностях, сигнализации, вывода и сохранения данных.
4. Температуру и скорость вентилятора можно регулировать независимо друг от друга, чтобы удовлетворить требованиям высокой точности работы.
5. Зона нагрева эффективна на протяжении всей своей длины и имеет равномерное распределение тепла, что значительно повышает эффективность нагрева.
6. Система принудительного охлаждения с высокой скоростью охлаждения подходит для всех видов бессвинцовой паяльной пасты.
7. Используется замкнутая система ПЛК и ПИД-управления для достижения высокоточного контроля температуры и повторения уже настроенных профилей.
8. 8 пар зон с запатентованной системой управления воздухом, распределенных сверху и снизу, чтобы сделать конвекцию горячего воздуха более эффективной и ускорить термокомпенсацию.
9. Рельс прошел процесс закалки, стал более устойчивым к темп. воздействиям.
10. Ширину рельс можно отрегулировать вручную (опция: автоматически с помощью мотор-редуктора SPG).
11. Цепные рельсы смазываются из центрального резервуара, под контролем компьютера.
12. Надежная система программного обеспечения может сохранять все настройки и печатать все данные и профили через ПК.
13. Встроенная система улавливания флюса для поддержания чистоты внутри устройства и уменьшения выбросов в окружающую среду.
14. Устройство с использованием азота - одна из опций.

Категории:
Jaguar
Способ нагрева: конвекционный
