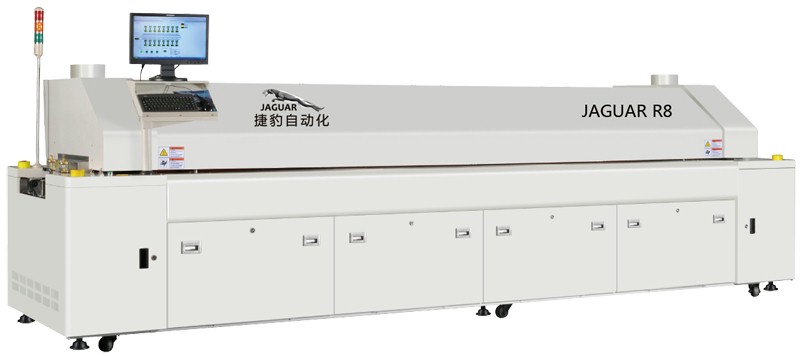

Печь оплавления припоя Jaguar R8

Печь оплавления припоя
Jaguar R8

Конвейерная конвекционная печь оплавления припоя с восемью зонами нагрева и тремя зонами охлаждения. Поддержка работы с азотом. Цифровая система диагностики, контроля и раздельного управления зонами печи.
Запросить цену
Количество зон нагрева8 сверху / 8 снизу
Количество зон охлаждения3
Длина зон нагревания3121 мм
Режим нагревагорячий воздух
Режим охлаждениясушильный шкаф: продувочный воздух; азотная печь: водяной охладитель
Объём выхлопных или отработавших газов10m³/мин * 2 вытяжки
Максимальная ширина выключателя электропитания400 мм
Ширина сетчатого ремня500 мм
Направление передачислева направо (опция: справа налево)
Чистая высота трансмиссии900±20 мм
Тип трансмиссиисетка и цепь
Диапазон ширины рельса0-400 мм
Скорость конвейера0-2000 мм/мин
Автоматическая / ручная смазкастандарт
Фиксированная сторона рельсафиксированная передняя направляющая (опционально: фиксированная задняя направляющая)
Высота компонентов25 мм
Электропитание5 линий, 3 фазы, 380 В, 50/60 Гц
Общее электропотребление30 кВт
Нормальное электропотребление6-9 кВт
Время прогреваоколо 20 мин
Диапазон настройки температурыот комнатной температуры до 300℃
Метод контроля температурыPID и твердотельное реле
Точность управления температурой±1℃
Отклонение температуры на печатной плате±2℃
Хранилище данныххранение данных процесса и состояния (80Гб)
Сопловая пластинапластина из алюминиевого сплава
Аварийный сигналаномальная температура (сверхвысокая/сверхнизкая температура)
Плата сигнализациисвет башни: желтый-предупреждение, зеленый- нормальный, красный-не нормальный
Размер (Д*Ш*В)5600×1350×1550 мм


  • Система Windows 7 с английским и китайским языками проста в освоении и может быть заменена в любое время.
  • Цифровая система управления с PLC и модульной схемой обеспечивает стабильность и точность работы.
  • Интеллектуальная система диагностики (IDS) имеет функцию напоминания о неисправности, сигнализации, вывода списка ошибок и сохранения данных.
  • Температура и скорость вентилятора регулируется независимо, система соответствует требованиям высокой
    точности.
  • Эффективная длина зоны нагрева, теплопроводность с полным равномерным распределением значительно
    повышает эффективность нагрева.
  • Система принудительного охлаждения с быстрым охлаждением подходит для использования всех видов
    бессвинцовой паяльной пасты.
  • PLC и ПИД-регулятор с обратной связью для достижения высокоточного контроля температуры и повторяемости
    предустановленных профилей.
  • Стандартные 8 пар верхних и нижних зон с запатентованной системой управления воздухом, обеспечивают большую эффективность конвекции горячего воздуха, а также быструю термокомпенсацию.
  • Рельс специальным образом закален для большей устойчивости. Ширину рельса можно отрегулировать вручную (опция: автоматически с помощью мотор-редуктора SPG). Направляющие цепи смазываются посредством сырья из центрального масляного резервуара под контролем компьютера.
  • Надежная система программного обеспечения позволяет сохранять все настройки и распечатывать все данные и профили настроек через ПК.
  • Внедрена система улавливания флюса для поддержания чистоты внутри, снижающая выбросы в окружающую среду.
  • Поддерживается работа на азоте.
Категории:
Jaguar
Способ нагрева: конвекционный
