Система оптического контроля

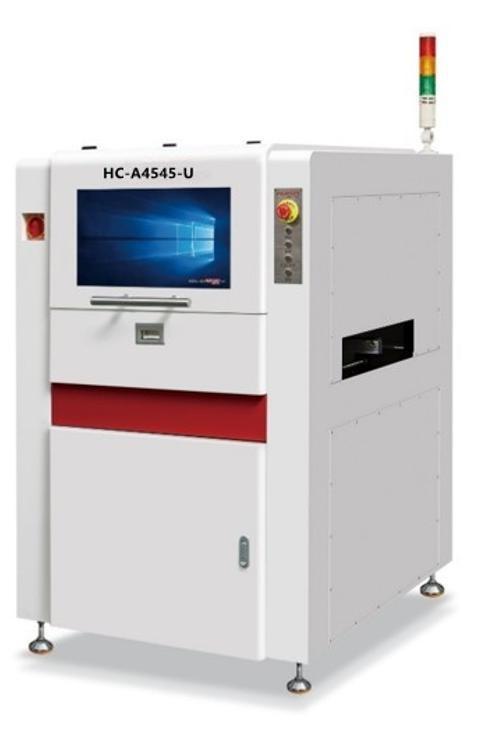

Heech Electronic HC-A4545/HC-A4545-U

Линейная станция автоматизированного оптического контроля для тестирования единичных изделий и больших партий изделий одного типа. Имеет множество алгоритмов проверки, автоматически распознает платы и подбирает программы. Поддерживает удаленное управление, настройку, программирование, диагностику и оповещение через TCP/IP соединение.
Запросить цену
Направление камерыHC-A4545 - вверх, HC-A4545-U - вниз
Размер печатной платы (ПП)50x50...450x450 мм
Толщина ПП0.3...5 мм
Клиренс системы зажима ПП3.5 мм сверху и снизу
Макс. вес ПП3 кг
Прогиб ПП< 5 мм или 2% от длины ПП по диагонали
Верхний и нижний клиренс ПП30 мм над / 85 мм под ПП (HC-A4545), 85 мм над / 30 мм под ПП (HC-A4545-U)
Конвейерзажим сверху и снизу, автоматическая компенсация прогиба ПП, автоматический ввод и вывод плат, автоматическая регулировка ширины плоской ленты
Высота конвейера от пола890...980 мм
Направление движения конвейераслева направо или справа налево, настраиваемое
Привод платформы X / Yвинтовой механизм и серводвигатель переменного тока, фиксация ПП, перемещение камеры по осям XY
Давление0,4...0,8 МПа
ЭлектропитаниеAC 230 В, 50/60 Гц, <1,5 кВА
Вес оборудованияприблизительно 700 кг
Габариты925*1165*1500 мм (исключая высоту лампы сигнализации)
Температура окружающей среды и влажность10...35 ℃ 35...80% RH (без образования конденсата)
Источник освещениякольцевая коаксиальная RRGB LED-светодиодная подсветка
Программированиеручное, автоматическое, импорт CAD-данных, загрузка каталога. (опция: офлайн программирование, удаленное программирование)
Удаленное управлениесетевое подключение по TCP/IP: удаленное управление, просмотр статуса машины, запуск, остановка, редактирование параметров и т.д. в любое время и из любой точки
Специальные функцииподдержка автоматической программы вызова, функция определения платы и программы, программа определения состояния «брак», «годен», возможность инспекции вращающихся деталей 0...359° (шаг: 1°)
Минимальный размер компонентов10 мкм; микросхемы 01005 и шаг ИС 0,3
SPC и технологический процессзапись и анализ данных на протяжении всего процесса, возможность просмотра статуса производства и протокола качества на любом промежутке процесса, вывод отчетов в формате excel, txt и др.
Система штрих-кодовавтоматическое распознавание штрих-кодов (1D и 2D кодов)
Режим сервераиспользование централизованной работы с данными нескольких АОИ
ПрочееWindows7,21,5 "LCD, индикаторы годен/брак


Основные особенности:

  • Более высокая степень автоматизации, подходит для тестирования единичных изделий и больших партий изделий одного типа. Обеспечивает стабильное качество продукции.
    Предназначена для линейной инспекции до и после печи.
  • Принадлежности от известных международных брендов для высокоточной работы оборудования.
  • Возможность удаленного управления.
  • Независимые коаксиальные RRGB LED-светодиоды обеспечивают равномерное освещение.
  • Большой выбор алгоритмов, простота работы в тяжелых условиях инспектирования.
  • Автоматическая функция компенсации изгиба ПП, инспекция гибких плат.
  • Встроенный анализ статистики (SPC): повторно возникающие ошибки сопровождаются сигнализацией, напоминающей о необходимости корректировки производственного процесса.

Алгоритмы инспекции: TOC, по гистограмме, по совпадению, на замыкание, по выводам, и т.д.

Обнаруживаемые дефекты:

После трафаретной печати: перемычки, отсутствие паяльной пасты, малое или избыточное количество свинца, посторонние включения.
После поверхностного монтажа: перемычки, неправильные компоненты, отсутствующие компоненты, неправильная полярность, смещение, "надгробный камень", разворот, повреждения, изгиб выводов ИС, посторонние включения.
После оплавления припоя: неправильные компоненты, отсутствующие компоненты, неправильная полярность, смещение, "надгробный камень", перевернутое положение, повреждения, изгиб выводов ИС, посторонние включения, отсутствие паяльной пасты, малое или избыточное количество свинца, перемычки, непропаянные выводы, шарики припоя.
После пайки волной припоя: inserting needle, отсутствие паяльной пасты, малое или избыточное количество свинца, раковины, false soldering (некачественная пайка), шарики припоя.

Разрешение / поле зрения / скорость:

  • 3 мегапикселя:
    Стандарт: 20 мкм/поле зрения: 40x30 мм, скорость: <260 мс/поле зрения.
    Сопоставление: 25 мкм/пиксель, поле зрения: 50x38 мм, скорость: <270 мс/поле зрения.
    Сопоставление: 15 мкм/пиксель, поле зрения: 30x23 мм, скорость: <240 мс/поле зрения.
    Сопоставление: 10 мкм/пиксель, поле зрения: 20x15 мм, скорость: <220 мс/поле зрения.
  • 5 мегапикселей:
    Стандарт: 20 мкм/поле зрения: 48x40 мм, скорость: <230мс/поле зрения.
    Сопоставление: 25 мкм/пиксель, поле зрения: 60x50 мм, скорость: <250 мс/поле зрения.
    Сопоставление: 15 мкм/пиксель, поле зрения: 36x30 мм, скорость: <210 мс/поле зрения.
    Сопоставление: 10 мкм/пиксель, поле зрения: 24x20 мм, скорость: <160 мс/поле зрения.
