Трафаретный принтер

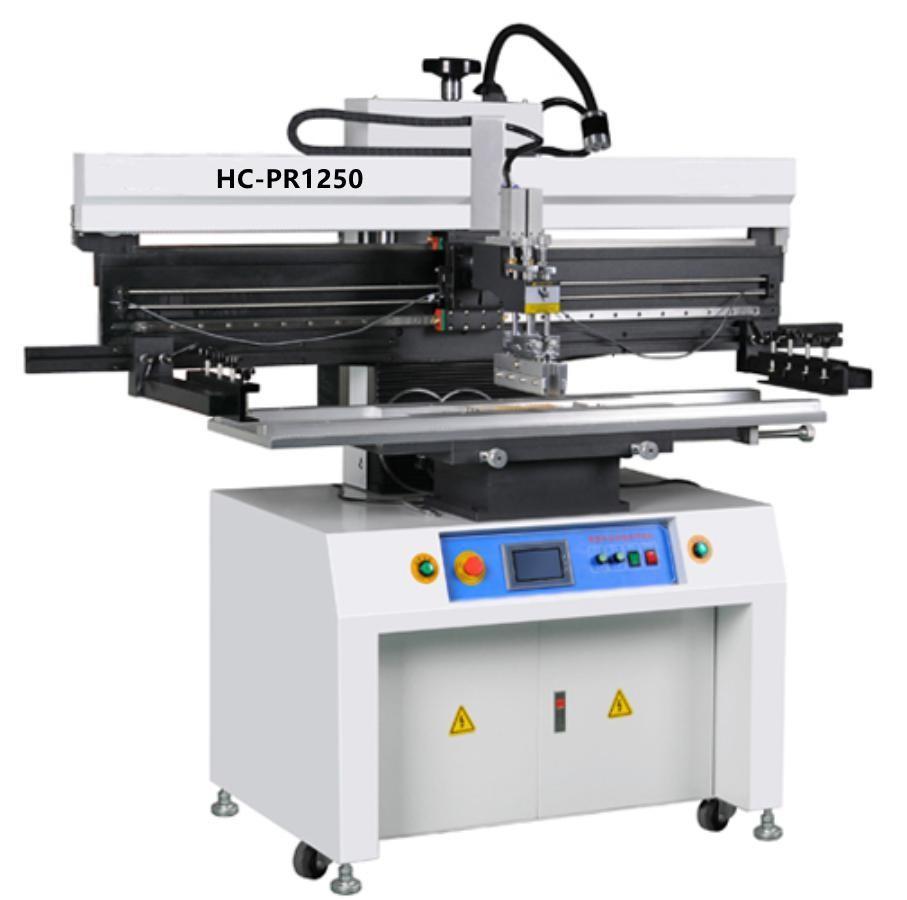

Heech Electronic HC-PR1250
Высокоточный полуавтоматический трафаретный принтер для нанесения паяльной пасты. | Размер печатной платы | до 300x1230 мм |
| Размер рамки трафарета | 370x470 мм, 420x520 мм 550x650 мм, 550x1550 мм |
| Толщина печатной платы | 0,2...2,2 мм |
| Регулировка стола | вперед/назад ±10 мм, вправо/влево ±10 мм |
| Повторяемость | ±0,05 мм |
| Точность печати | ±0,02 мм |
| Минимальный шаг | 0,35 мм |
| Система позиционирования | установка платы в боковые зажимы снаружи или позиционирование на пинах |
| Давление воздуха | 4-6 кгс/см2 |
| Электропитание | 220 В, 50/60 Гц, 100 Вт |
| Габариты устройства | 1800x750x1650 мм |
| Вес устройства | 450 кг |
Основные особенности:
- Прецизионные направляющие и электродвигатель обеспечивают высокую точность и производительность.
- Регулировка блоков в начальной и конечной позициях лезвия для подбора оптимальной позиции печати.
- Рабочий стол с фиксирующими пазами и пинами обеспечивает удобство установки и регулировки как для односторонней, так и двухсторонней печати.
- Простота регулировки положения стального трафарета с ПП по осям X, Y, Z. Удобство точной регулировки.
- Надежность и бесперебойность работы благодаря системе управления с ПЛК; сенсорный дисплей для удобства управления.
- Функция автоматического подсчета для формирования производственной статистики.
- Регулируемый угол ракеля. Возможность использования ракеля из стали или резины.
- Сенсорный дисплей с функцией защиты от выгорания. Настраиваемый таймер позволяет продлить срок службы дисплея.
- Регулировка скорости печати на дисплее.
