Трафаретный принтер

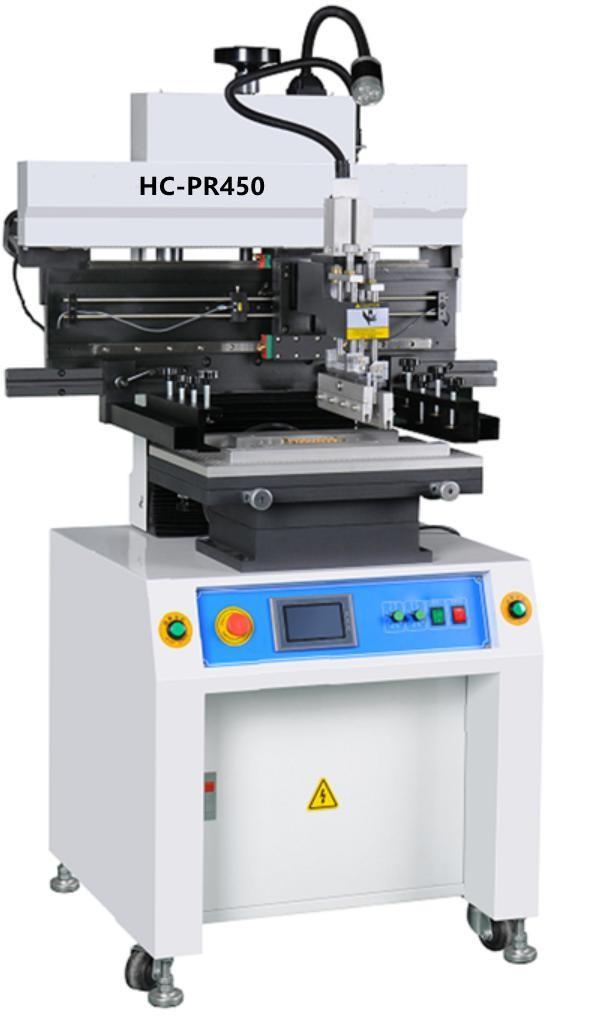

Heech Electronic HC-PR450 / HC-PR650
Высокоточный полуавтоматический трафаретный принтер для нанесения паяльной пасты. | Размер печатной платы | HC-PR450: до 320x430 мм; HC-PR650: до 300X630 мм |
| Размер рамки трафарета | 370x470 мм, 420x520 мм, 550x650 мм, 550x900 мм (HC-PR650) |
| Толщина печатной платы | 0,2...2,2 мм |
| Регулировка стола | вперед/назад ±10 мм, вправо/влево ±10 мм |
| Повторяемость | ±0,05 мм |
| Точность печати | ±0,02 мм |
| Минимальный шаг | 0,35 мм |
| Система позиционирования | установка платы в боковые зажимы снаружи или позиционирование на пинах |
| Давление воздуха | 4-6 кгс/см2 |
| Электропитание | 220 В, 50/60 Гц, 100 Вт |
| Габариты устройства | HC-PR450: 850x700x1650 мм; HC-PR650: 1050x700x1650 мм |
| Вес устройства | HC-PR450: 250 кг; HC-PR650: 350 кг |
Основные особенности:
- Прецизионные направляющие и электродвигатель ракеля обеспечивают высокую точность и производительность.
- Возможность поворота ракеля на 45 градусов – удобство очистки и замены ракеля и трафарета.
- Регулировка блоков в начальной и конечной позициях лезвия для подбора оптимальной позиции печати.
- Рабочий стол с фиксирующими пазами и пинами обеспечивает удобство установки и регулировки как для односторонней, так и двухсторонней печати.
- Функция автоматического подсчета для формирования производственной статистики.
