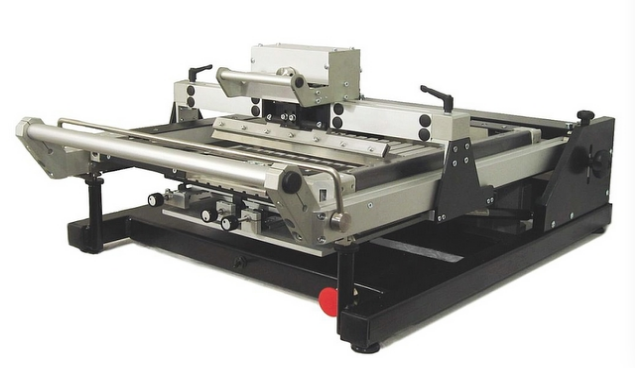

Трафаретный принтер Mechatronic S50

Трафаретный принтер
Mechatronic S50

Ручной трафаретный принтер Mechatronic Systems S50 для мелкосерийного и среднесерийного производства. Ракель на металлических направляющих с возможностью регулировки угла наклона и давления, система быстрой установки трафарета, так же можно устанавливать разные рамки.

Размер печатной платы: 440*440 мм
Максимальный размер рамки: 584*584 мм
Диапазон регулировки давления стола на трафарет: 0-450 Н
Диапазон настройки стола по осям X, Y: ±12 мм
Габаритные размеры: 860*750*450 мм, вес 85 кг
Запросить


Модель Mechatronic Systems S50
Максимальные размеры печатной платы 440*440 мм
Максимальный размер рамки 584*584 мм
Минимальное расстояние между выводами компонентов 0,4 мм
Угол наклона ракеля 0 - 60 °
Регулировка давления ракеля 0-200 N
Регулировка печатного стола по осям X, Y ±12 мм
Скорость опускания стола 0,2-4 мм/с
Точность настройки печатного стола ±0.01 мм
Регулировка давления печатного стола 0-450 Н
Материал лезвия металл или резина
Воздушное давление 6 bar
Габаритные размеры 860*750*450 мм
Вес 85 кг
