Трафаретный принтер
Mechatronic SXL

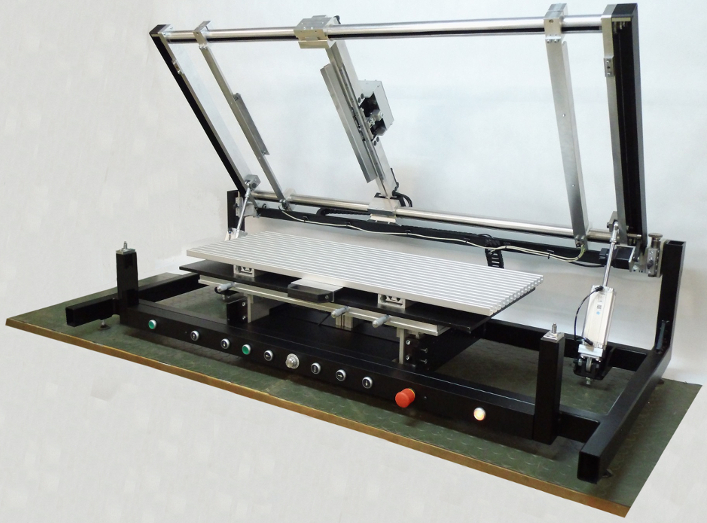

Автоматический трафаретный принтер Mechatronic Systems SXL с системой технического зрения.
Размер печатной платы: 1000*480 мм
Максимальный размер рамки: 1200*600 мм
Диапазон регулировки давления стола на трафарет: 0-450 Н
Диапазон настройки стола по осям X, Y: ±12 мм
Габаритные размеры: 1400*750*550 мм, вес 125 кг
| Модель | Mechatronic Systems SXL |
| Размеры печатной платы | 1000*480 мм |
| Максимальный размер рамки | 1200*600 мм |
| Минимальное расстояние между выводами компонентов |
0,3 мм |
| Скорость печати | 5 - 150 мм/с |
| Система технического зрения | 2 CCD камеры, LCD монитор |
| Программирование | программирование с помощью панели пользователя, возможность загрузки других программ печати через USB интерфейс |
| Угол наклона ракеля | 0 - 60 ° |
| Регулировка давления ракеля | 0-200 N |
| Регулировка печатного стола по осям X, Y | ±12 мм |
| Точность настройки печатного стола | ±0.01 мм |
| Регулировка давления печатного стола | 0-450 Н |
| Скорость опускания стола |
0,2-4 мм |
| Материал лезвия | металл или резина |
| Воздушное давление | 8 bar |
| Габаритные размеры | 1400*750*550 мм |
| Вес | 125 кг |
