Установщик компонентов

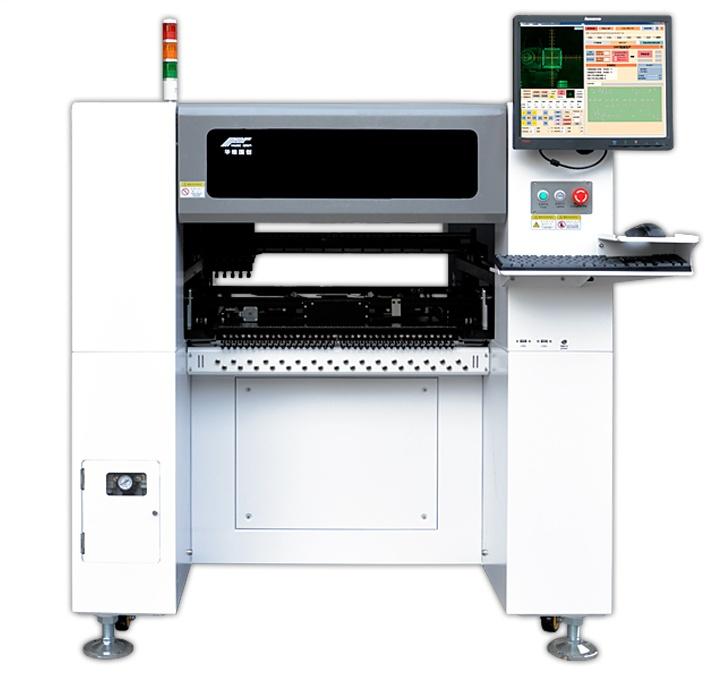

Beijing Huawei Silkroad Electronic HW-T8-72F
Автоматический установщик с возможностью встраивания в производственную линию. Автоматической оптимизирует положение питателей, координаты и очередность захвата компонентов и путь до места установки. | Захваты | 8 шт |
| Количество питателей | до 72 шт |
| Количество поддонов ИС | 48 шт |
| Скорость установки | 11000-12000 комп./час |
| Максимальная высота компонентов | до 7мм |
| Максимальный размер платы | 480 x 450 мм |
| Количество камер | камера распознавания реперных точек - 1 шт, камера быстрого распознавания компонентов - 8 шт, камера высокого разрешения - 1 шт |
| Устанавливаемые компоненты | 0201, 0402, 0603, 0805, 1206, резисторы, транзисторы, диоды, SOT, QFP и BGA до 40x40 мм с расстоянием между выводами <= 3 мм (до 5 мм между центрами выводов) |
| Электропитание | 220В, 50/60 Гц |
| Мощность | 800 Вт |
| Вес оборудования | 700 кг |
| Габариты оборудования (Д*Ш*В) | 1380*1500*1410 мм |
| Вес с упаковкой | 750 кг |
| Габариты в упаковке (Д*Ш*В) | 1580*1700*1610 мм |
- автоматическая оптимизация положения питателей
- автоматическая корректировка координат захвата компонентов
- возможность одновременного захвата сразу с нескольких питателей
- автоматическая оптимизация очередности захвата компонентов
- оптимизация движения монтажной головки по кратчайшему пути
- возможность встраивания в производственную линию, автоматическая загрузка и выгрузка плат
