Установщик компонентов<br />CHM-T48VB

Установщик компонентов

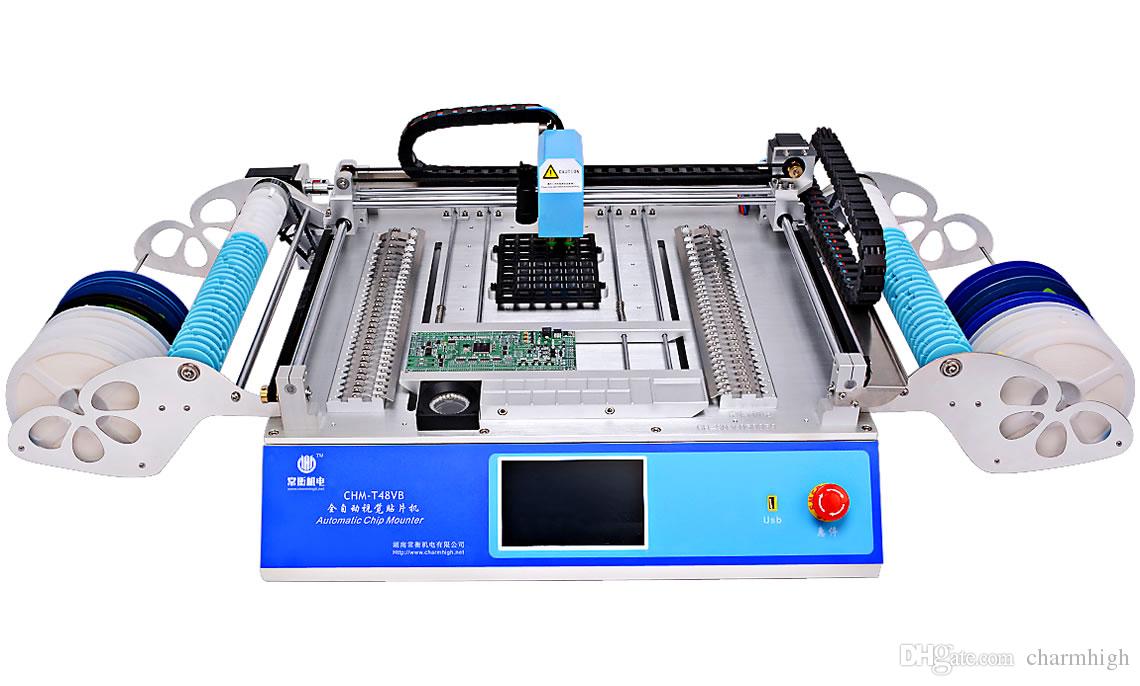

Charmhigh CHM-T48VB

Настольный установщик smd компонентов для мелкосерийного производства CHMT48VB с системой наблюдения. Возможность записи нескольких программ для монтажа разных печатных плат. Управляется встроенным компьютером.

Скорость установки: Без наблюдения:6000 комп./час; с наблюдением:4000 комп./час
Количество питателей: 58
Точность установки: ±0.025мм
Размер платы: 345мм(длина) 355мм(ширина)
Монтаж компонентов: Светодиоды, 0402-5050, SOP, QFN и др.
Габаритные размеры: 960мм(длина) 705мм(ширина) 335мм(высота)
Запросить

Технические характеристики:

Модель CHM-T48VB
Перемещение по осям XYZ 420мм(X)×460мм(Y)×15мм(Z)
Максимальный размер печатной платы 345мм(L)×355мм(W)
Компоненты LED, 0402-5050, SOP, QFN и др
Скорость установки Без наблюдения:6000 комп./час; с наблюдением:4000 комп./час
Точность ±0.025мм
Монтажные головки 2 шт
Система питателей 58 питателей; контейнер по требованиям заказчика
Размеры 960мм(длина)×705мм(ширина)×335мм(высота)
Зрительный контроль Две камеры (вверху и внизу)
Устройство управления двигателем XY Шаговый двигатель с датчиком управления замкнутым контуром
Обнаружение нехватки компонентов сброс по оси Z, зрительное обнаружение, с помощью вакуума
Плата управления Промышленная материнская плата
Сенсорный дисплей Промышленный жидкокристаллический сенсорный дисплей, 7 дюймов
Операционая система Установленная система Linux
Источник подачи воздуха 2 встроенных вакуумных насоса
Автоматическое возвращение иглы Есть. Для избежания поломки иглы
Поддерживаемое ПО Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence Allegro,PROTEUS..etc
Блок питания AC220V 50Hz / AC110V 60Hz
Мощность 250W
Вес Нетто 72Kg
