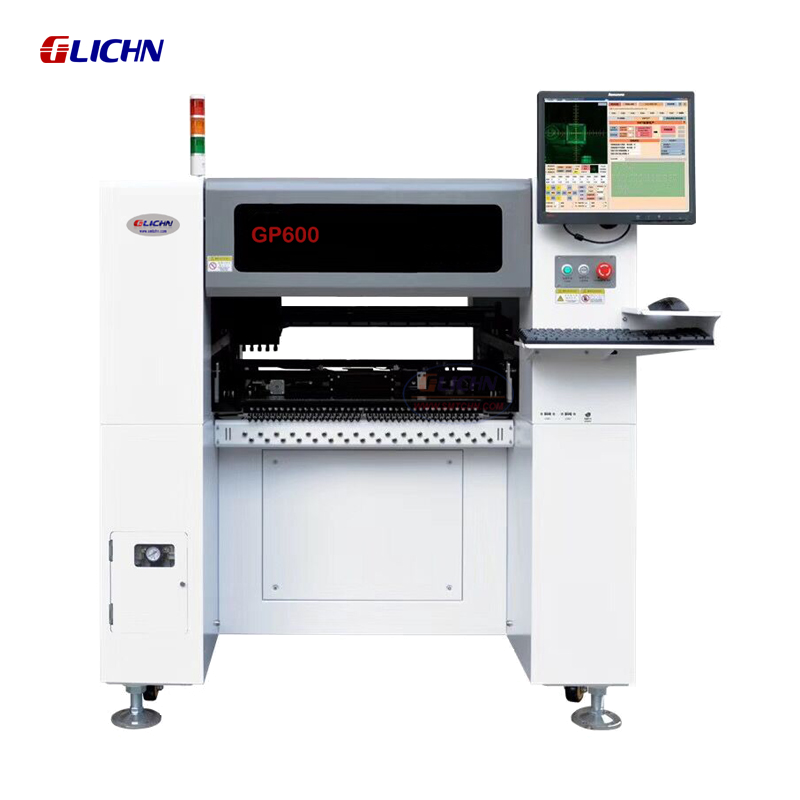

Установщик компонентов GLICHN GP600

Установщик компонентов
GLICHN GP600

Автоматический установщик SMD компонентов GP600 с встроенным компьютером и сервоприводами Panasonic. Есть автоматическая загрузка и позиционирование платы, можно встроить в конвейер.
Скорость установки: до 11000 компонентов в час;
64 фидера 8/12/16/24 мм;
6 захватов;
8 камер позиционирования;
энергопотребление 500 Ватт.
Запросить

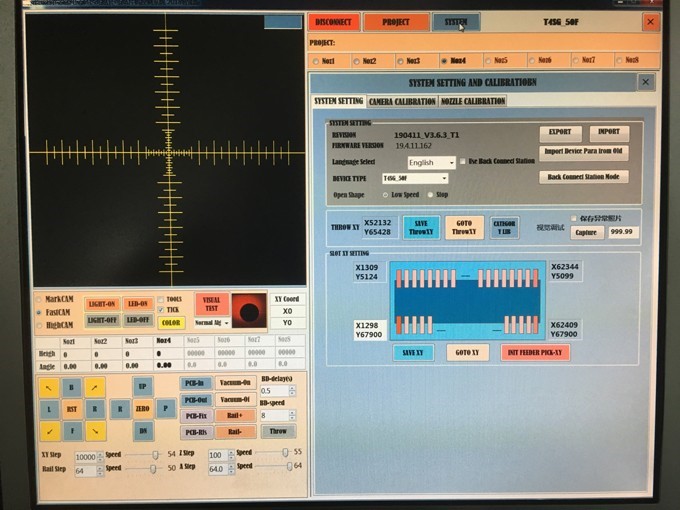

Автоматизированная система управления
Установка для поверхностного монтажа оснащена монитором и компьютерной мышью, поддерживает операционные системы XP и Windows 7, позволяет визуальное программирование и импорт файлов печатной платы благодаря удобной операционной системе.

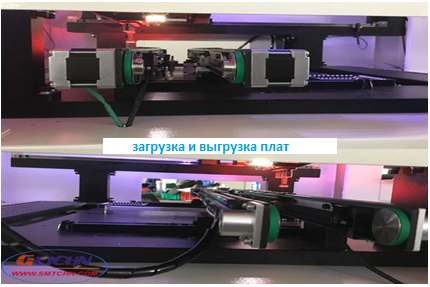

Автоматическая загрузка плат
Установка для поверхностного монтажа может поместить готовую печатную плату непосредственно на направляющую для автоматической загрузки платы, наведения, размещения и установки. Установка поддерживает разные типы питателей: максимум 64 фидера. Размер паллеты для схем, устройства подачи туб, катушек можно регулировать.

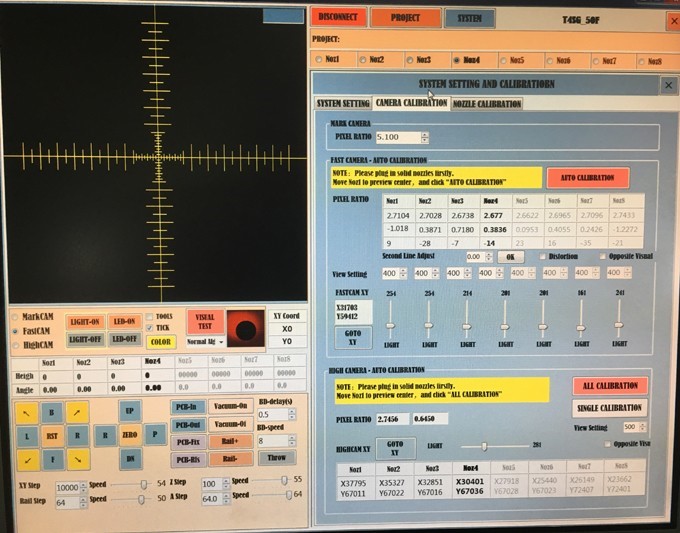

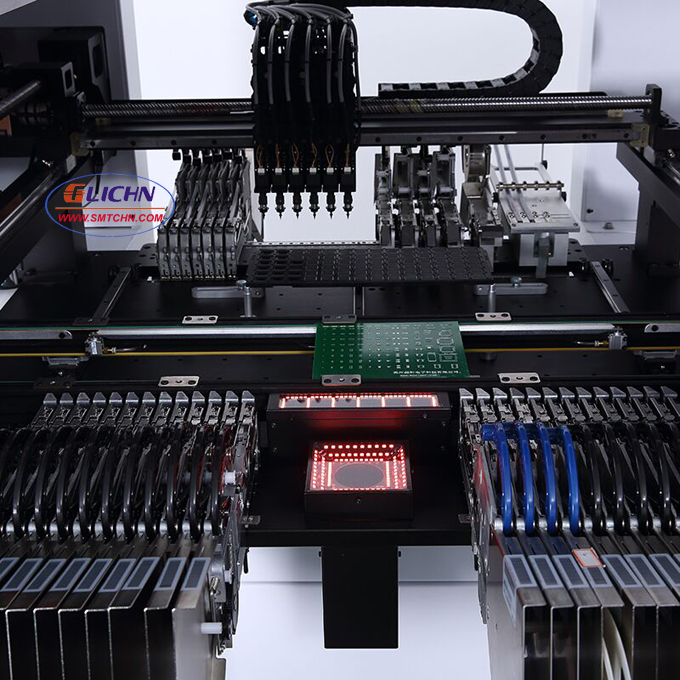

Синхронная идентификация шестью камерами:
Установка для поверхностного монтажа оснащена 8 камерами: 1 MARK камера, 1 высокоточная камера и 6 высокоскоростных камер. Синхронная идентификация с 6 камерами обеспечивает скорость и точность установки. Стандартная конфигурация включает 16 высокоточных ноззлов JUKI.

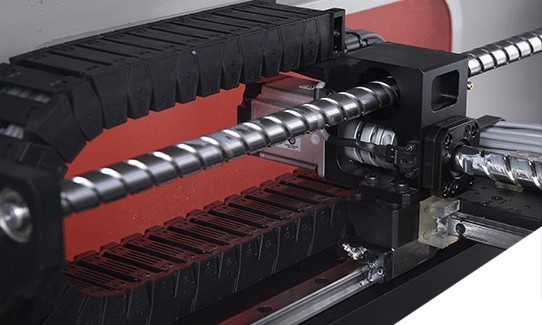

Гибкий кабель-канал
Для защиты кабелей используется износостойкий долговечный гибкий кабель-канал, состоящий из звеньев.

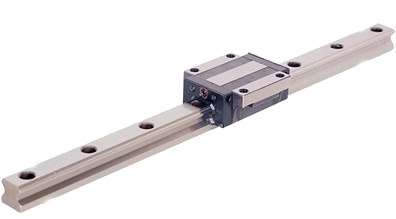

Направляющие
Используются направляющие рельсы от TBI Тайвань, которые имеют низкий уровень шума и высокую точность для обеспечения исправного позиционирования чипов BGA.

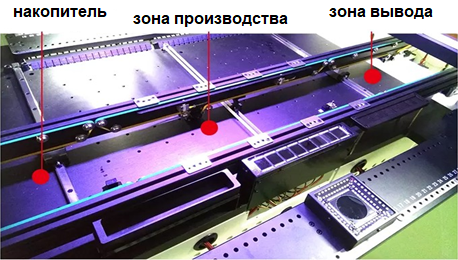

Конвейер
Установка для поверхностного монтажа может быть подключена к конвейеру автоматически, что позволяет транспортировать печатную плату к механизму пайки и оплавления припоя без ручного вмешательства, что снижает затраты на рабочую силу.

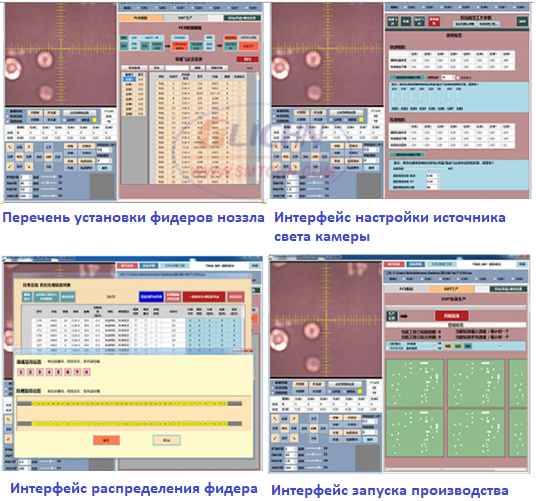

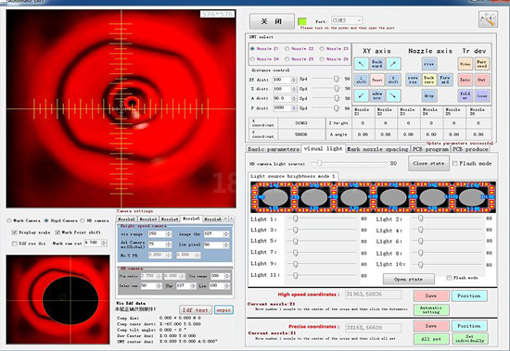

Операционная система для полностью автоматической установки микросхем

Технические характеристики

Количество фидеров 64
Количество
захватов
6
Направляющие осей XYZ высокоточные долговечные направляющие рельсы
Камеры распознавания 8 шт (1 камера распознавания меток, 6 камеры быстрого распознавания, 1 высокоточная камера распознавания)
Максимальная площадь печатной платы 510×450 мм
Средняя мощность 500 Вт
Точность позиционирования 0.01 мм
Буфер ноззла 4.5 мм
Источник питания 220 В, 50/60 Гц
Сжатый воздух 0.5-0.6 МПа
Приводной двигатель серводвигатель Panasonic
Источник вакуума ноззла высокоскоростной вакуумный генератор с вакуумным прерывателем
Максимальный ход по оси Z 20 мм
Типы фидеров 8/12/16/24 мм фидеры и вибропитатели, есть поддержка паллет
Максимальная скорость установки 11000 шт/час
Средняя скорость установки с видеонаблюдением 9200 шт/час
Направляющая рельса XYZ высокоточная направляющая рельса повторного нагружения
Система привода в движение высокоскоростной привод DSP от Panasonic
Операционная система полностью автоматизированная независимая операционная система для установки микросхем. Разработано Huawei Guochuang, основано на Windows, также есть поддержка Windows XP и Windows 7
Угол расположения детали 0-360°, синхронное вращение во время движения
Управление осями X/Y интеллектуальная кривая линейного ускорения и замедления
Позиционирование полностью автоматическое по реперным точкам (точки можно регулировать)
Контроль ошибок автоматическая корректировка, автоматическое заполнение, сигнал о нехватке фидеров
Ввод плат ручной ввод платы сбоку и автоматическое перемещение и позиционирование внутри установщика
Дисплей 17-дюймовый промышленный дисплей, 4:3, разрешение: 1280 x1024
Диапазон подходящих компонентов Подходит для 0201, 0402, 0603, 0805, 1206, диодов, SOT, QFP и BGA в пределах 40*40 мм и шагом пинов ≥0.3 мм
Вес 680 кг
Габариты 1316*1360*1340 мм
Категории:
GLICHN
Напряжение: 220 В
Питателей (максимум): 50-70
Захваты: 6 шт
