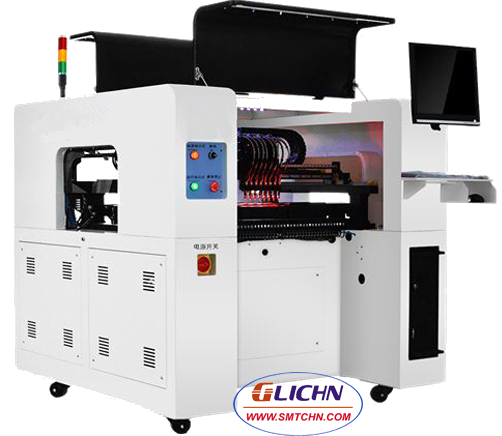

Установщик компонентов GLICHN GP800

Установщик компонентов
GLICHN GP800

Автоматический установщик SMD компонентов GP800 со встроенным компьютером и сервоприводами Panasonic. Есть автоматическая загрузка и позиционирование платы, можно встроить в конвейер.
Скорость установки: до 15000 компонентов в час;
64 фидера, 8 захватов, 10 камер позиционирования;
номинальная мощность 700 ватт.

Автоматизированная система управления
Установка для поверхностного монтажа оснащена монитором и компьютерной мышью, поддерживает операционные системы XP и Windows 7, позволяет визуальное программирование и импорт файлов печатной платы благодаря удобной операционной системе.

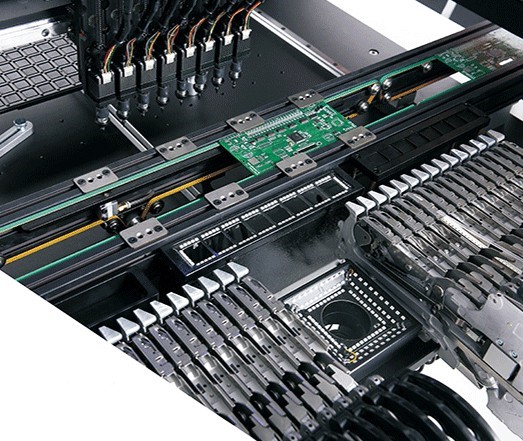

Автоматическая загрузка плат
Установка для поверхностного монтажа может поместить готовую печатную плату непосредственно на направляющую для автоматической загрузки платы, наведения, размещения и установки. Установка поддерживает разные типы питателей: максимум 64 фидера. Размер паллеты для схем, устройства подачи туб, катушек можно регулировать.

Синхронная идентификация восемью камерами:
Установка для поверхностного монтажа оснащена 10 камерами: 1 камера распознавания меток, 1 высокоточная камера и 8 высокоскоростных камер. Синхронная идентификация с 8 камерами обеспечивает скорость и точность установки. Стандартная конфигурация включает 16 высокоточных ноззлов JUKI.

Сервопривод
Установка для поверхностного монтажа оснащена японской сервосистемой Panasonic, отличающейся высокой точностью и стабильностью для обеспечения работы в течение 24 часов.


Гибкий кабель-канал
Для защиты кабелей используется износостойкий долговечный гибкий кабель-канал, состоящий из звеньев.

Направляющие
Используются направляющие рельсы от TBI Тайвань, которые имеют низкий уровень шума и высокую точность для обеспечения исправного позиционирования чипов BGA.

Конвейер
Установка для поверхностного монтажа может быть подключена к конвейеру автоматически, что позволяет транспортировать печатную плату к механизму пайки и оплавления припоя без ручного вмешательства, что снижает затраты на рабочую силу.

Технические характеристики

Количество фидеров 64
Количество захватов 8
Количество камер 10
Максимальная скорость установки 15000 шт/час
Средняя скорость установки с видеонаблюдением 12000 шт/час
Максимальный ход по оси Z 20 мм
Максимальная площадь печатной платы 500x450 мм
Точность позиционирования 0.01 мм
Сжатый воздух 0.5-0.6 МПа
Угол расположения детали 0-360°, синхронное вращение во время движения
Ввод платы ручная подача сбоку и автоматическое перемещение и позиционирование
Дисплей 17-дюймовый дисплей, 4:3, разрешение: 1280 x1024
Устанавливаемые компоненты 0201 0402, 0603, 0805, 1206, diode, SOT, QFP и BGA в пределах 40x40 мм и зазором между пинами от 0.3 мм
Номинальная мощность 700 Вт
Источник питания 110В/220 В, 50/60 Гц
Вес 750 кг
Габариты 1420*1370*1350мм
