Установщик компонентов

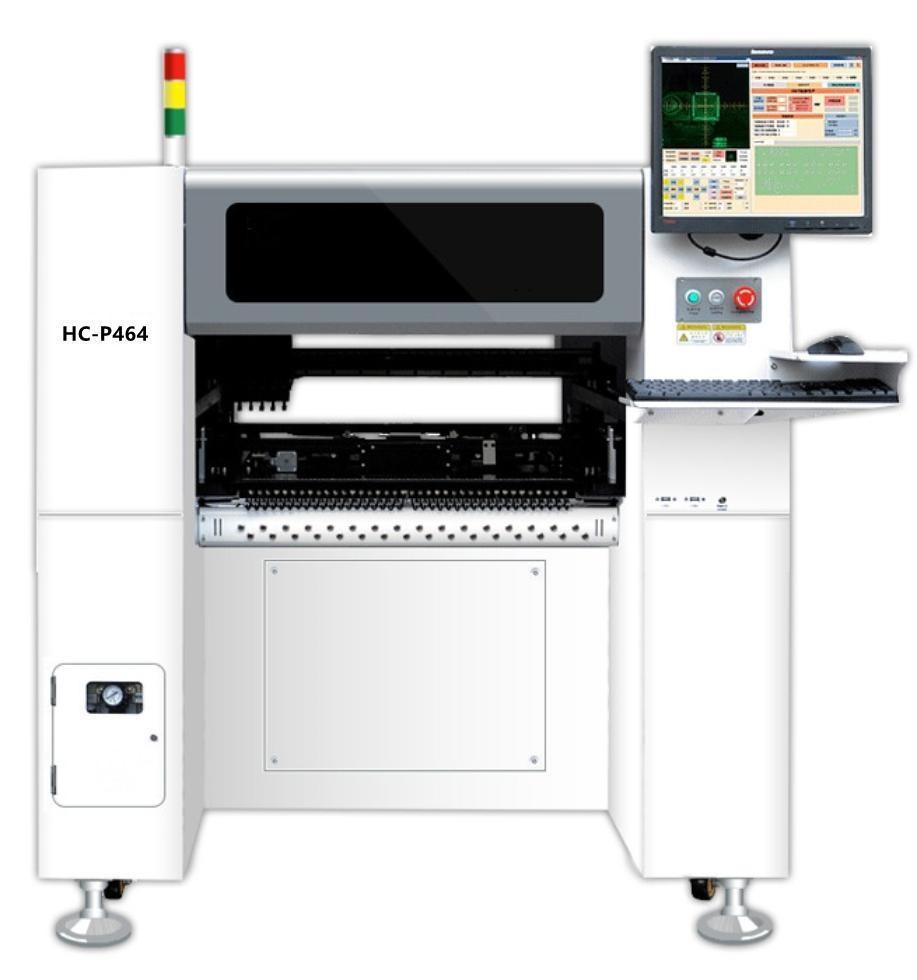

Heech Electronic HC-P464

Установщик компонентов HC-P464 специально разработан для средних объемов производства с возможностью монтажа компонентов высотой 20 мм. Высокоточный шарико-винтовой механизм и линейные направляющие импортного производства гарантируют долгий срок службы без технического обслуживания, высокую точность, бесшумную работу и высокую производительность.
Запросить цену
Скорость монтажа7000...9000 комп./час
Монтажные головки4
Количество питателейдо 64 шт
Количество поддонов ИС48 шт
Устанавливаемые компоненты0201 - 40*40 мм, шаг выводов 0,3 мм, микросхемы (возможность монтажа 0201 при использовании поддерживаемого электрического питателя)
Максимальный размер платы510*450 мм
Макс. ход по осям XY629*679 мм
Макс. ход по оси Z50 мм
Максимальная высота компонентов20 мм
Диапазон буфера всасывающих захватов4,5 мм
Угол поворота компонента±180°
Приводной механизм / направляющиеШарико-винтовой механизм TBI, линейные направляющие TBI
Сервоприводысервоприводы Panasonic
Точность позиционирования±0,01 мм
Повторяемость±0,02 мм
Распознавание реперных точекавтоматическое (с возможностью ручной корректировки)
Режим распознаваниясинхронное распознавание 4-мя головками
Количество камеркамера распознавания реперных точек - 1 шт, камера быстрого распознавания - 4 шт, камера высокого разрешения - 1 шт
Источник сжатого воздуха0,5...0,6 МПа
Вакуумная системагенератор вакуума CKD с функцией быстрого сброса вакуума
Требования к качеству воздухамасляно-водяной фильтр, ≥ 60 л, пылевой фильтр и стабилизатор давления воздуха и др.
Режим транспортировки платы3-х ступенчатая загрузка, автоматическое перемещение слева направо, автоматическое позиционирование ПП
Операционная системаWindows XP, Win7
Дисплей17-дюймовый промышленный дисплей
Электропитание220В, 50/60 Гц
Номинальная мощность600 Вт
Вес580 кг
Габариты1316×1360x1340 мм


Запросить цену
Категории:
Heech Electronic
Управление: автоматическое
Напряжение: 220 В
Питателей (максимум): 50-70
Захваты: 4 шт
