Установщик компонентов

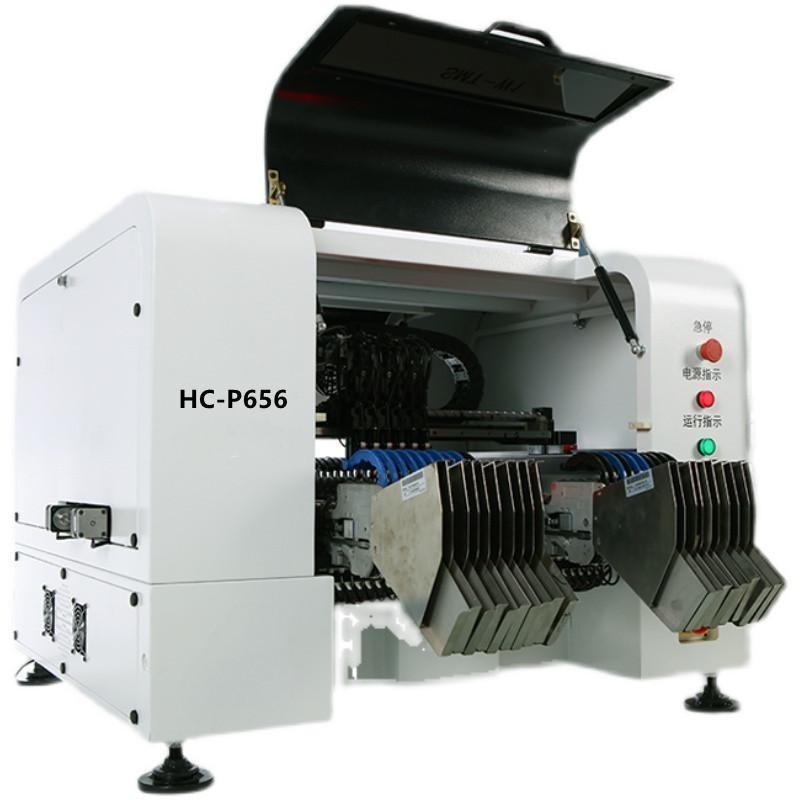

Heech Electronic HC-P656/HC-P856

Установщик SMT-компонентов HC-P656/HC-P856 предназначен для производств малых объемов, подходит для НИОКР и образовательных целей. Модель разработана в 2018 году. Данная обновленная серия установщиков оснащена технологией распознавания на лету и системой перемещения, которые позволяют осуществлять безостановочное распознавание резисторов и микросхем. Система перемещения нового поколения отвечает требованиям к установке микросхем с большим количеством выводов, QFN- и BGA-компонентов. Высокоточный шарико-винтовой механизм фирмы THK, бесшумные линейные направляющие и серводвигатель Panasonic гарантируют надежность и долгий срок службы оборудования.
Запросить цену
Скорость монтажа6000 (HC-P656) / 8000 (HC-P856) комп./час
Монтажные головки6 (HC-P656) / 8 (HC-P856)
Количество питателей56 шт
Устанавливаемые компонентырезисторы 0201,0402, 0603, 0805, диоды, триоды, SOT, TSOP, SOP, шаг выводов 0,3 мм, корпуса PLCC, CSP, QFP, BGA
Размер платыот 60*60 мм до 330 мм*250 мм
Макс. ход по оси Z15 мм
Диапазон буфера всасывающих захватов4 мм
Угол поворота компонента±360°, произвольное вращение
Система перемещениявысокоскоростные сервоприводы Panasonic с DSP-процессором
Приводной механизм / направляющиешарико-винтовой механизм THK, линейные направляющие HIWIN
Точность позиционирования±0,01 мм
Повторяемость±0,03 мм
Режим распознаваниясинхронное распознавание 6-ю/8-ю головками
Количество камеркамера "на лету" + камера распознавания реперных точек
Источник сжатого воздуха0,5...0,6 МПа
Вакуумная системагенератор вакуума CKD с функцией быстрого сброса вакуума
Режим транспортировки платыавтоматическая загрузка слева, выгрузка справа
Операционная системаWindows XP, Win7
Режим программированияручное программирование, импорт файлов Protel, импорт файлов монтажа
Электропитание220В, 50 Гц
Номинальная мощность1000 Вт
Вес280 кг
Габариты1050*950*720 мм


Запросить цену
Категории:
Heech Electronic
Управление: автоматическое
Напряжение: 220 В
Питателей (максимум): 50-70
Захваты: 6 шт
Захваты: 8 шт
