Установщик компонентов

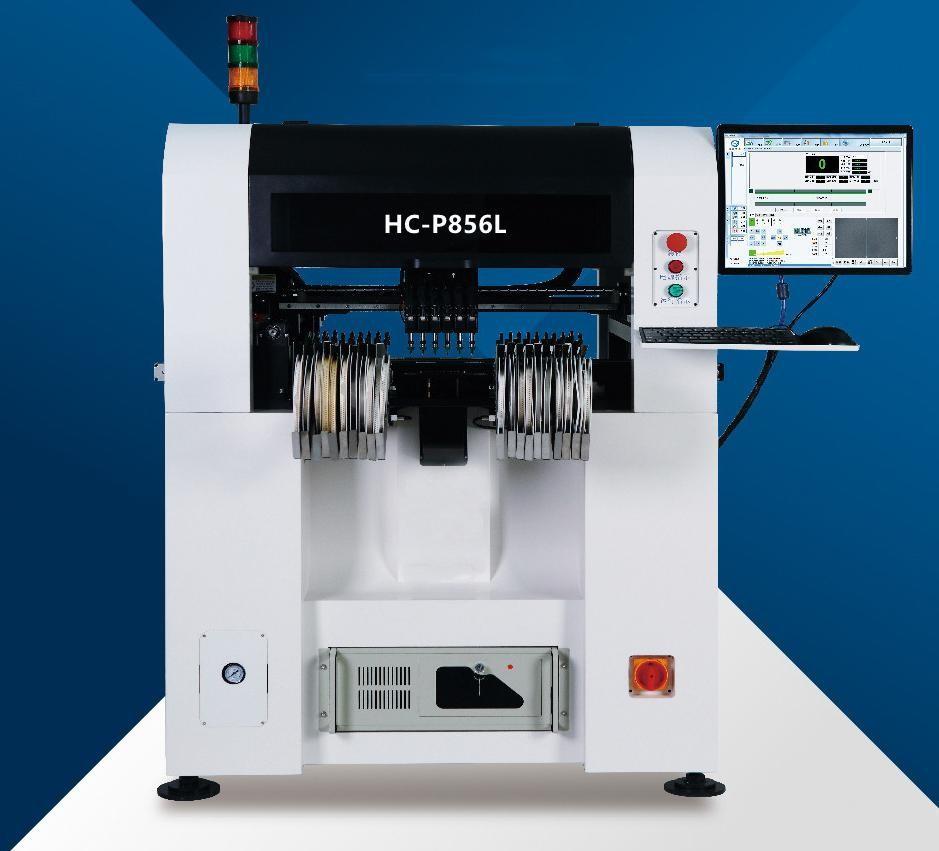

Heech Electronic HC-P656L/HC-P856L

Установщик SMT-компонентов HC-P656L/P856L специально разработан для малых и средних объемов производства. Год модели – 2018. Данные установщики оснащены технологией распознавания "на лету" и системой перемещения нового образца, которые позволяют производить безостановочное распознавание резисторов и микросхем. Система перемещения нового исполнения отвечает требованиям к установке микросхем с большим количеством выводов, QFN- и BGA-компонентов. Высокоточный шарико-винтовой механизм фирмы THK, бесшумные линейные направляющие и серводвигатель Panasonic гарантируют надежность и долгий срок службы оборудования.
Запросить цену
Скорость монтажа8000 (HC-P656L) / 10000 (HC-P856L) комп./час
Монтажные головки6 / 8
Количество питателей56 питателей, поддержка вибрационного питателя, электронного питателя и поддона ИС
Устанавливаемые компонентырезисторы 0201, 0402, 0603, 0805, диоды, триоды, SOT, TSOP, SOP, шаг выводов 0,3 мм, корпуса PLCC, CSP, QFP, BGA
Размер платыот 60*60 мм до 330*250 мм
Макс. ход по осям XY530*390 мм
Макс. ход по оси Z15 мм
Диапазон буфера всасывающих захватов4 мм
Приводной механизмшарико-винтовой механизм THK
Система перемещениявысокоскоростные сервоприводы Panasonic с DSP-процессором
Точность позиционирования±0,01 мм
Повторяемость±0,03 мм
Режим распознаваниясинхронное распознавание 6-ю/8-ю головками
Количество камеркамера "на лету" + камера распознавания реперных точек
Источник сжатого воздуха0,5...0,6 МПа
Вакуумная системагенератор вакуума CKD с функцией быстрого сброса вакуума
Режим транспортировки платыавтоматическая загрузка слева, выгрузка справа
Операционная системаWindows XP, Win7
Режим программированияручное программирование, импорт файлов Protel, импорт файлов монтажа
Электропитание220В, 50 Гц
Номинальная мощность1000 Вт
Вес450 кг
Габариты1150*1100*1450 мм


Запросить цену
Категории:
Heech Electronic
Управление: автоматическое
Напряжение: 220 В
Питателей (максимум): 50-70
Захваты: 6 шт
Захваты: 8 шт
