Установщик компонентов

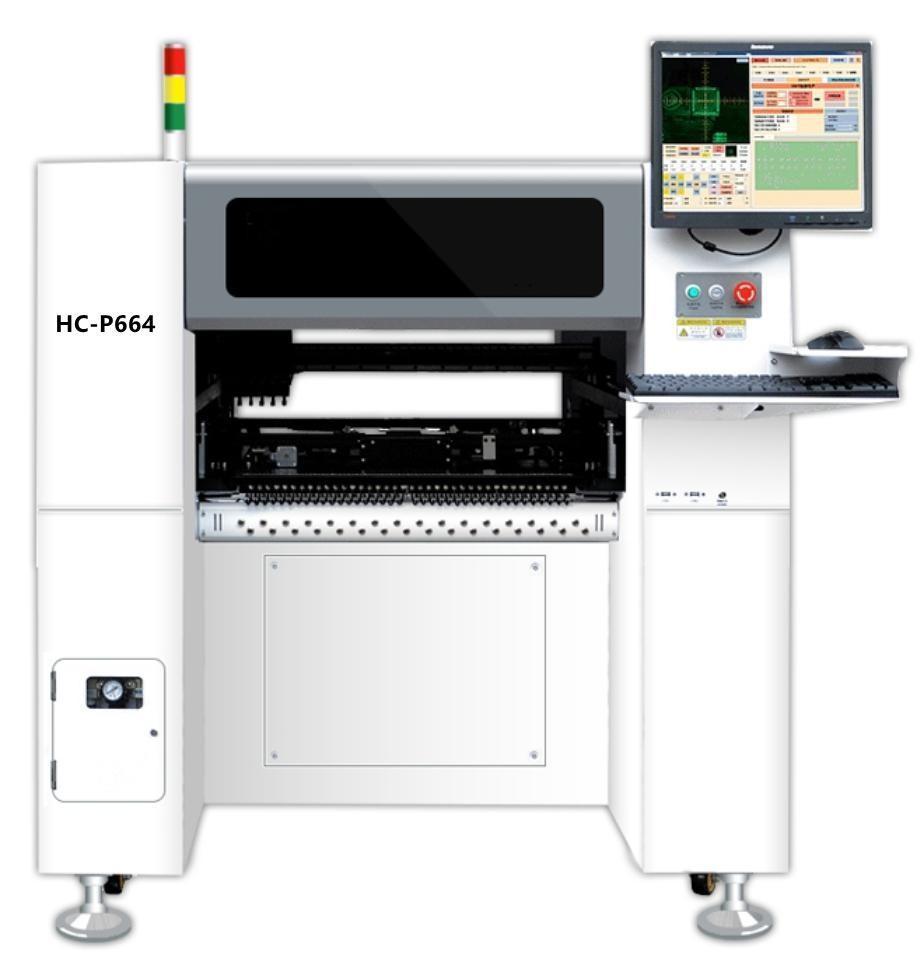

Heech Electronic HC-P664

Установщик компонентов HC-P664 специально разработан для средних объемов производства. Промышленный ПК: 17-дюймовый дисплей, клавиатура и мышка. Предустановленная операционная система с эргономичным интерфейсом, поддержка WinXP/Win7, программирования системы компьютерного зрения и импорта файлов ПП, и др. Высокоточный шарико-винтовой механизм и линейные направляющие TBI гарантируют долгий срок службы без технического обслуживания, высокую точность, бесшумную работу и высокую производительность.
Запросить цену
Скорость монтажа9000...10000 комп./час
Монтажные головки6
Количество питателейдо 64 шт
Устанавливаемые компонентыот 0201 до 40*40 мм, шаг выводов 0.3 мм, микросхемы (возможность монтажа 0201 при использовании поддерживаемого электрического питателя)
Размер платы500*370 мм
Макс. ход по осям XY629*679 мм
Макс. ход по оси Z20 мм
Максимальная высота компонентов7 мм
Диапазон буфера всасывающих захватов4.5 мм
Угол поворота компонента±180°
Приводной механизм / направляющиешарико-винтовой механизм TBI / линейные направляющие TBI
Система перемещениявысокоскоростные сервоприводы Panasonic с DSP-процессором
Точность позиционирования±0,01 мм
Повторяемость±0,02 мм
Режим распознаваниясинхронное распознавание 6-ю головками
Количество камеркамера распознавания реперных точек - 1 шт., камера быстрого распознавания - 6 шт., камера высокого разрешения - 1 шт.
Источник сжатого воздуха0,5...0,6 МПа
Вакуумная системагенератор вакуума CKD с функцией быстрого сброса вакуума
Режим транспортировки платы3-х ступенчатая загрузка, автоматическое перемещение слева направо, автоматическое позиционирование ПП
Операционная системаWindows XP, Win7
Режим программированияручное программирование, импорт файлов Protel, импорт файлов монтажа
Электропитание220В, 50/60 Гц
Номинальная мощность600 Вт
Вес438 кг
Габариты1316×1360x1340 мм


Запросить цену
Категории:
Heech Electronic
Управление: автоматическое
Напряжение: 220 В
Питателей (максимум): 50-70
Захваты: 6 шт
