Установщик компонентов

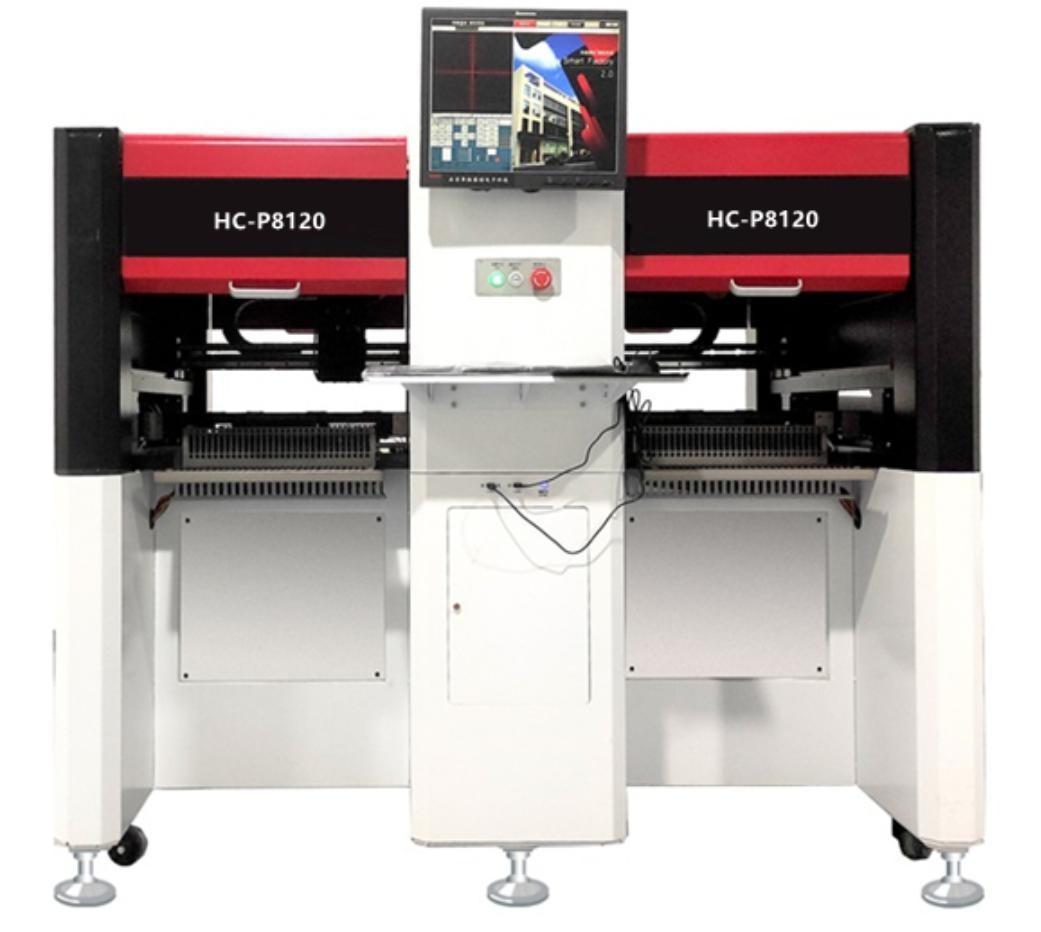

Heech Electronic HC-P8120

Установщик компонентов HC-P8120 специально разработан для средних объемов производства с возможностью монтажа компонентов высотой 20 мм. Высокоточный шарико-винтовой механизм и линейные направляющие TBI гарантируют долгий срок службы без технического обслуживания, высокую точность, бесшумную работу и высокую производительность.
Запросить цену
Скорость монтажа250000...26000 комп./час
Монтажные головки8
Количество питателейдо 120 шт
Количество поддонов для россыпи96 шт
Устанавливаемые компоненты0201 0402, 0603, 0805, 1206, диоды, SOT, QFP и так далее размерами не более 40*40 мм с расстоянием между выводами ≥0,3 мм (0.5 мм расстояние от центра) и BGA
Макс. размер платы560*340 мм
Макс. ход по осям XY423*734 мм * 2
Макс. ход по оси Z50 мм
Максимальная высота компонентов20 мм
Диапазон буфера всасывающих захватов4.5 мм
Угол поворота компонента±180°
Приводной механизм / направляющиешарико-винтовой механизм TBI / линейные направляющие TBI
Точность позиционирования±0.01 мм
Повторяемость±0.02 мм
Режим распознаваниясинхронное распознавание 8-ю головками
Количество камеркамера распознавания реперных точек - 1 шт., камера быстрого распознавания - 12 шт., камера высокого разрешения - 1 шт.
Источник сжатого воздуха0,5...0,6 МПа
Вакуумная системагенератор вакуума CKD с функцией быстрого сброса вакуума
Режим транспортировки платы3-х ступенчатая загрузка, автоматическое перемещение слева направо, автоматическое позиционирование ПП
Операционная системаWindows XP, Win7
Режим программированияавтоматическое программирование после ручного импорта файлов ПП координат
Дисплей17-дюймовый промышленный дисплей
Электропитание220/110 В, 50/60 Гц
Номинальная мощность1500 Вт
Вес1100 кг
Габариты1740×1360x1440 мм


Запросить цену
