Установщик компонентов

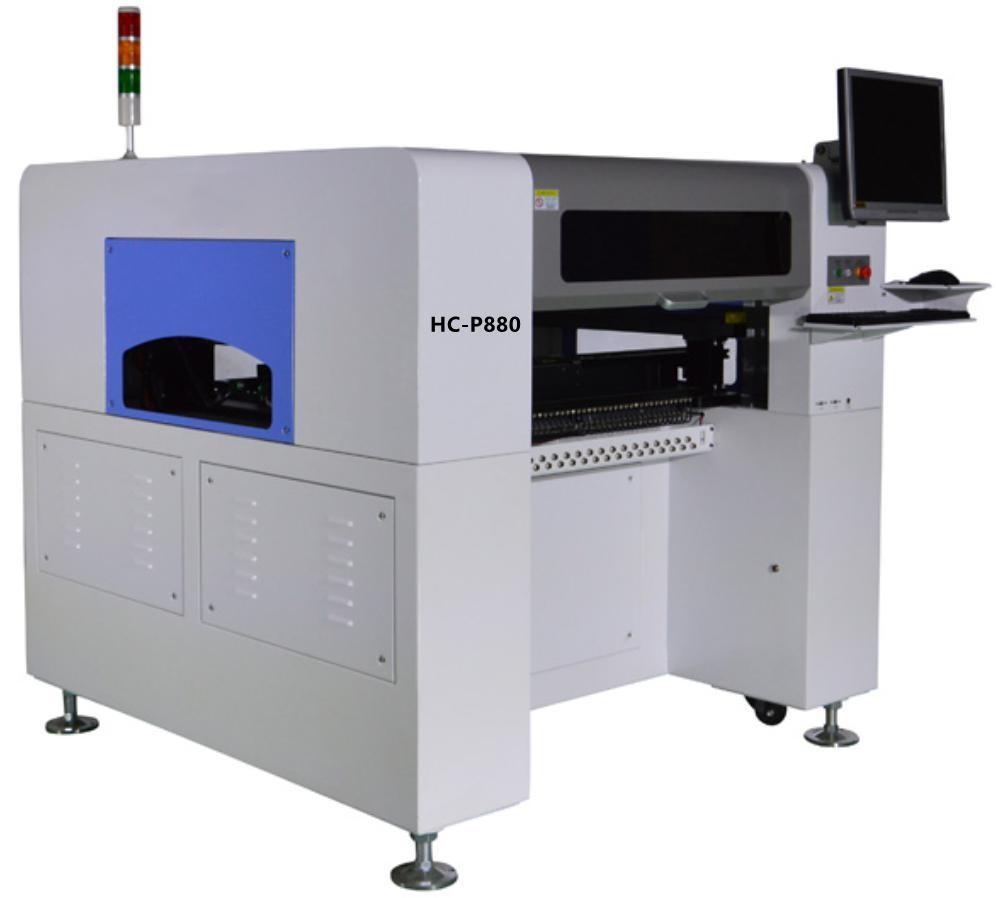

Heech Electronic HC-P872/HC-P880

Данный установщик с 8 головками может применяться для массового производства плат с различными требованиями. Поддерживает 0201,0402,0603,0805,1206, диоды, SOT, QFP и другие размерами не более 40*40 мм с расстоянием между выводами ≥0,3 мм (0,5 мм расстояние от центра) и BGA-корпусы.
Запросить цену
Скорость монтажа10000...12000 комп./час
Монтажные головки8
Количество питателей72 шт (P872) / 80 шт (P880)
Количество поддонов для россыпи48 шт
Устанавливаемые компонентыот 0201 до 40*40 мм, шаг выводов 0.3 мм
Размер платы500*450 мм (P872) / 500*380 мм (P880)
Макс. ход по осям XY629*679 мм
Макс. ход по оси Z20 мм
Максимальная высота компонентов7 мм
Диапазон буфера всасывающих захватов4.5 мм
Угол поворота компонента±180°
Приводной механизм / направляющиешарико-винтовой механизм TBI / линейные направляющие TBI
Система перемещениявысокоскоростные сервоприводы Panasonic с DSP-процессором
Точность позиционирования±0,01 мм
Повторяемость±0,02 мм
Режим распознаваниясинхронное распознавание 8-ю головками
Количество камеркамера распознавания реперных точек - 1 шт., камера быстрого распознавания - 8 шт., камера высокого разрешения - 1 шт.
Источник сжатого воздуха0,5...0,6 МПа
Вакуумная системагенератор вакуума CKD с функцией быстрого сброса вакуума
Режим транспортировки платы3-х ступенчатая загрузка, автоматическое перемещение слева направо, автоматическое позиционирование ПП
Операционная системаWindows XP, Win7
Режим программированияавтоматическое программирование после ручного импорта файлов координат ПП
Дисплей17-дюймовый промышленный дисплей
Электропитание220/110 В, 50/60 Гц
Номинальная мощность800 Вт
Вес750 кг (P872) / 850кг (P880)
Габариты1410×1500x1540 мм


Запросить цену
Категории:
Heech Electronic
Напряжение: 110 В
Напряжение: 220 В
Управление: автоматическое
Питателей (максимум): 70-100
Захваты: 8 шт
