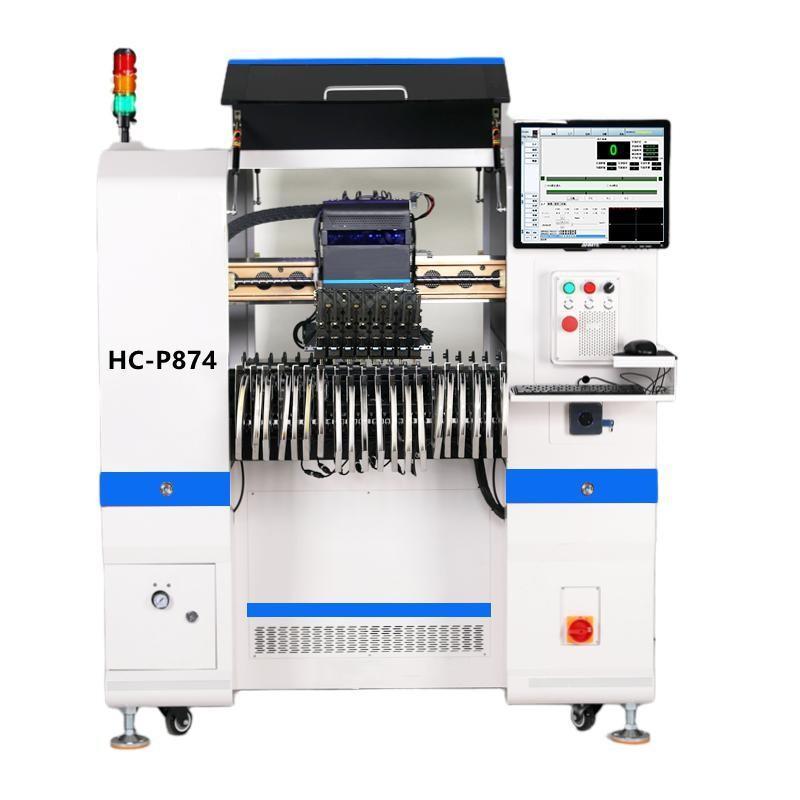

Установщик компонентов
Heech Electronic HC-P874

SMT установщик HC-P874 специально разработан для средних объемов производства и монтажа высоких компонентов (15 мм). Данный станок снащен камерой распознавания "на лету" и системой перемещения нового образца, которые позволяют безостановочно распознавать резисторы и микросхемы. Данный станок отвечает все требованиям высокоточного монтажа (0201). Высокоточный шарико-винтовой механизм фирмы THK, бесшумные линейные направляющие, траверсы из сплава алюминия и магния, а также серводвигатель Panasonic гарантируют надежность и долгий срок службы оборудования.
Запросить цену
Скорость монтажа9000 - 11000 комп./час
Монтажные головки8
Количество питателей74 питателей, поддержка вибрационного питателя, электронного питателя, поддона ИС
Устанавливаемые компонентырезисторы 0201,0402,0603,0805, диоды, триоды, SOT, TSOP, SOP, шаг выводов 0,3 мм, корпуса PLCC, CSP, QFP, BGA
Макс. размер платы410*330 мм
Макс. ход по осям XY750*500 мм
Макс. ход по оси Z30 мм
Максимальная высота компонентов15 мм
Диапазон буфера всасывающих захватов4 мм
Приводной механизм / направляющиешарико-винтовой механизм THK
СервоприводыPanasonic
Точность позиционирования±0.01 мм
Повторяемость±0.03 мм
Режим распознаваниясинхронное распознавание 8-ю головками
Количество камеркамеры "на лету" (8 шт) + камера распознавания реперных точек
Источник сжатого воздуха0,5...0,6 МПа
Вакуумная системагенератор вакуума CKD с функцией быстрого сброса вакуума
Режим транспортировки платыавтоматические трехсекционные транспортировочные паллеты
Операционная системаWindows XP, Win7
Режим программированияручное программирование, импорт файлов Protel, импорт файлов монтажа
Электропитание220/110 В, 50/60 Гц
Номинальная мощность1000 Вт
Вес1100 кг
Габариты1440*1300*1450 мм


Запросить цену
Категории:
Heech Electronic
Напряжение: 110 В
Напряжение: 220 В
Управление: автоматическое
Питателей (максимум): 70-100
Захваты: 8 шт
