Установщик компонентов

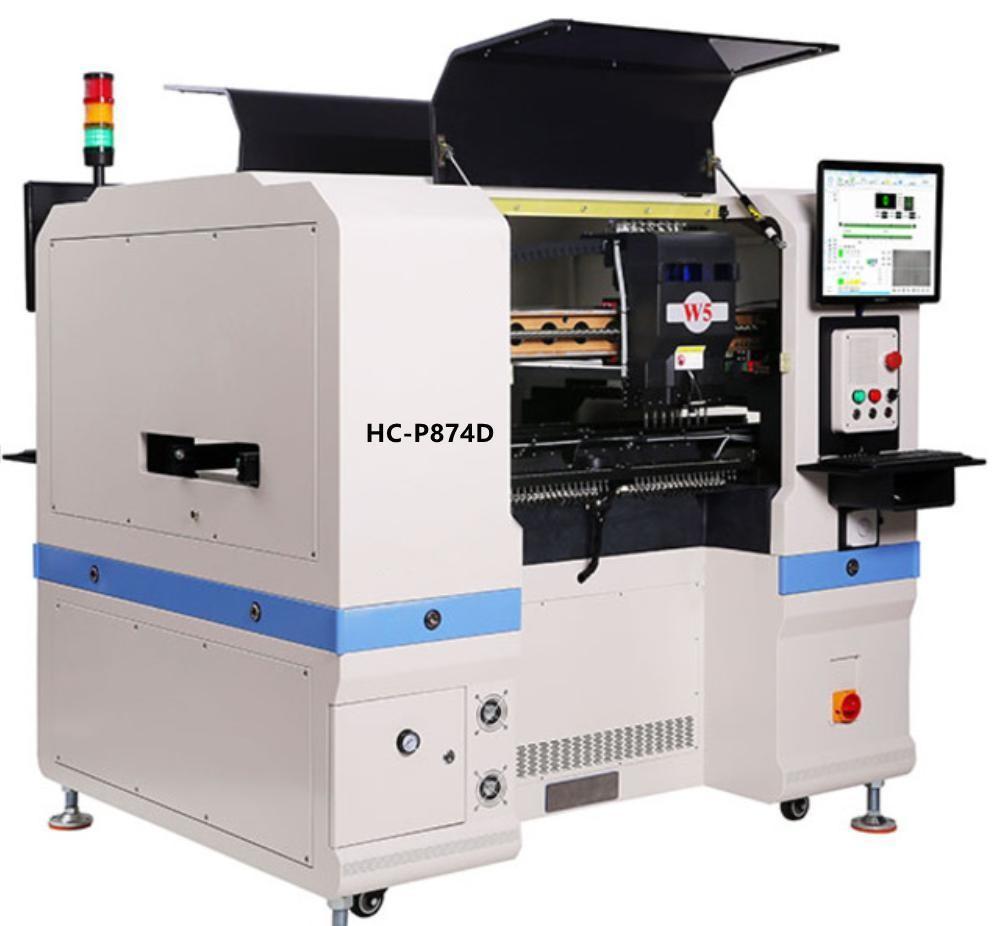

Heech Electronic HC-P874D

SMT установщик HC-P874D специально разработан для средних объемов производства и монтажа высоких компонентов (15 мм). Данный станок оснащен камерой распознавания "на лету" и системой перемещения нового поколения, которые позволяют производить безостановочное распознавание резисторов и микросхем. Отвечает требованиям высокоточного монтажа (0201). Мраморная плита и траверсы из алюминиевого магниевого сплава обеспечивают долговечность и стабильность оборудования.
Запросить цену
Скорость монтажа10000 - 12000 комп./час
Монтажные головки8
Количество питателей74 питателей, поддержка вибрационного питателя, электронного питателя, поддона ИС
Устанавливаемые компоненты0201, 0402, 0603, 0805, 1206, светодиоды, диоды, транзисторы, SOT, TSOP, SOP и PLCC, CSP, QFP, BGA(35*35 мм) с расстоянием между выводами от 0.3 мм, и др.
Макс. размер платы480*330 мм
Макс. ход по осям XY850*530 мм
Макс. ход по оси Z30 мм
Максимальная высота компонентов15 мм
Диапазон буфера всасывающих захватов5 мм
Приводной механизм / направляющиешарико-винтовой механизм THK
Система перемещениявысокоскоростной привод с DSP-процессором
Точность позиционирования±0.01 мм
Повторяемость±0.03 мм
Режим распознаваниясинхронное распознавание 8-ю головками
Количество камеркамеры "на лету" (8 шт) + камера распознавания реперных точек
Источник сжатого воздуха0,5...0,6 МПа
Вакуумная системагенератор вакуума CKD с функцией быстрого сброса вакуума
Режим транспортировки платыавтоматические трехсекционные транспортировочные паллеты
Операционная системаWindows XP, Win7
Режим программированияручное программирование, импорт файлов Protel, импорт файлов монтажа
ДисплейДвойной дисплей (фронтальный + на выходе)
Электропитание220 В, 50 Гц
Номинальная мощность1000 Вт
Вес1300 кг
Габариты1630*1350*1450 мм


Запросить цену
Категории:
Heech Electronic
Управление: автоматическое
Напряжение: 220 В
Питателей (максимум): 70-100
Захваты: 8 шт
