Установщик компонентов

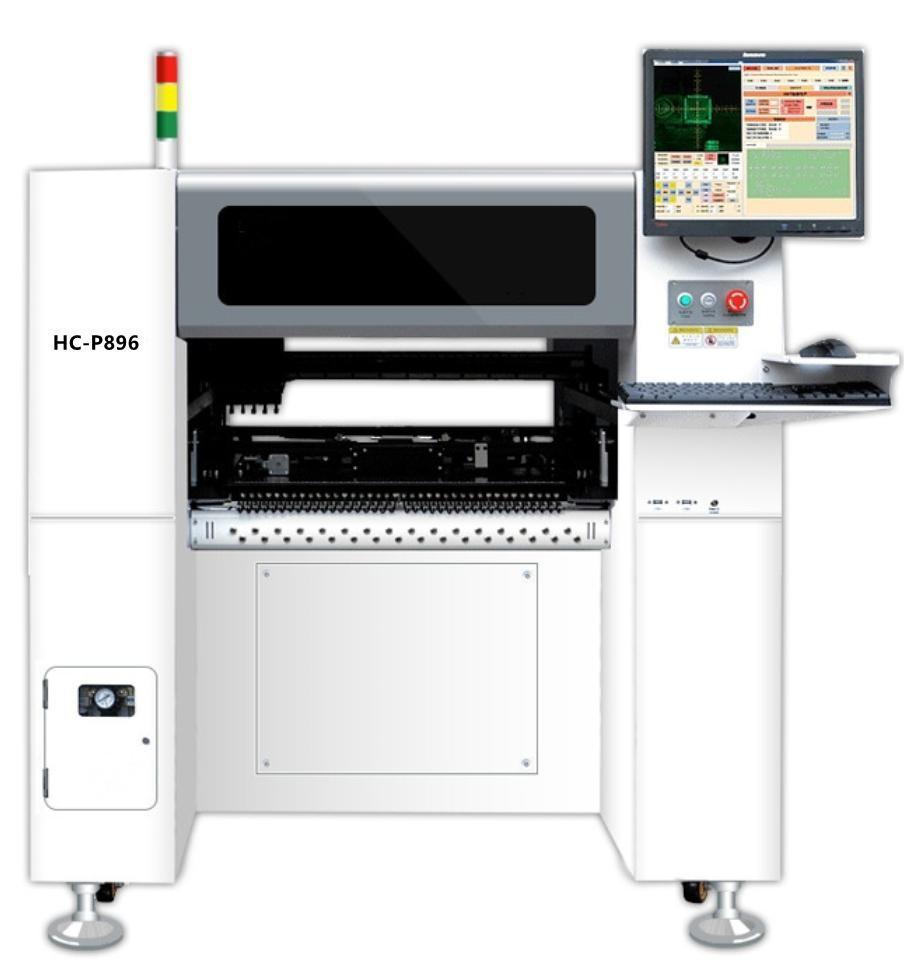

Heech Electronic HC-P896

Установщик компонентов HC-P896 специально разработан для средних объемов производства с возможностью монтажа компонентов высотой 20 мм. Высокоточный шарико-винтовой механизм и линейные направляющие импортного производства гарантируют долгий срок службы без технического обслуживания, высокую точность, бесшумную работу и высокую производительность.
Запросить цену
Скорость монтажасредняя - 12000 комп./час, максимальная - 15000 комп./час
Монтажные головки8
Количество питателей96 шт
Количество поддонов для россыпи48 шт
Устанавливаемые компонентыот 0201 до 40*40 мм, шаг выводов 0.3 мм
Макс. размер платы430*370 мм
Макс. ход по оси Z50 мм
Максимальная высота компонентов20 мм
Диапазон буфера всасывающих захватов4.5 мм
Угол поворота компонента±180°
Приводной механизм / направляющиешарико-винтовой механизм TBI / линейные направляющие TBI
Сервоприводывысокоскоростные сервоприводы Panasonic с DSP-процессором
Точность позиционирования±0,01 мм
Повторяемость±0,02 мм
Режим распознаваниясинхронное распознавание 8-ю головками
Количество камеркамера распознавания реперных точек - 1 шт., камера быстрого распознавания - 8 шт., камера высокого разрешения - 1 шт.
Источник сжатого воздуха0,5...0,6 МПа
Вакуумная системагенератор вакуума CKD с функцией быстрого сброса вакуума
Режим транспортировки платы3-х ступенчатая загрузка, автоматическое перемещение слева направо, автоматическое позиционирование ПП
Операционная системаWindows XP, Win7
Режим программированияавтоматическое программирование после ручного импорта файлов координат ПП
Электропитание220/110 В, 50/60 Гц
Номинальная мощность800 Вт
Вес850 кг
Габариты1500×1540x1410 мм
