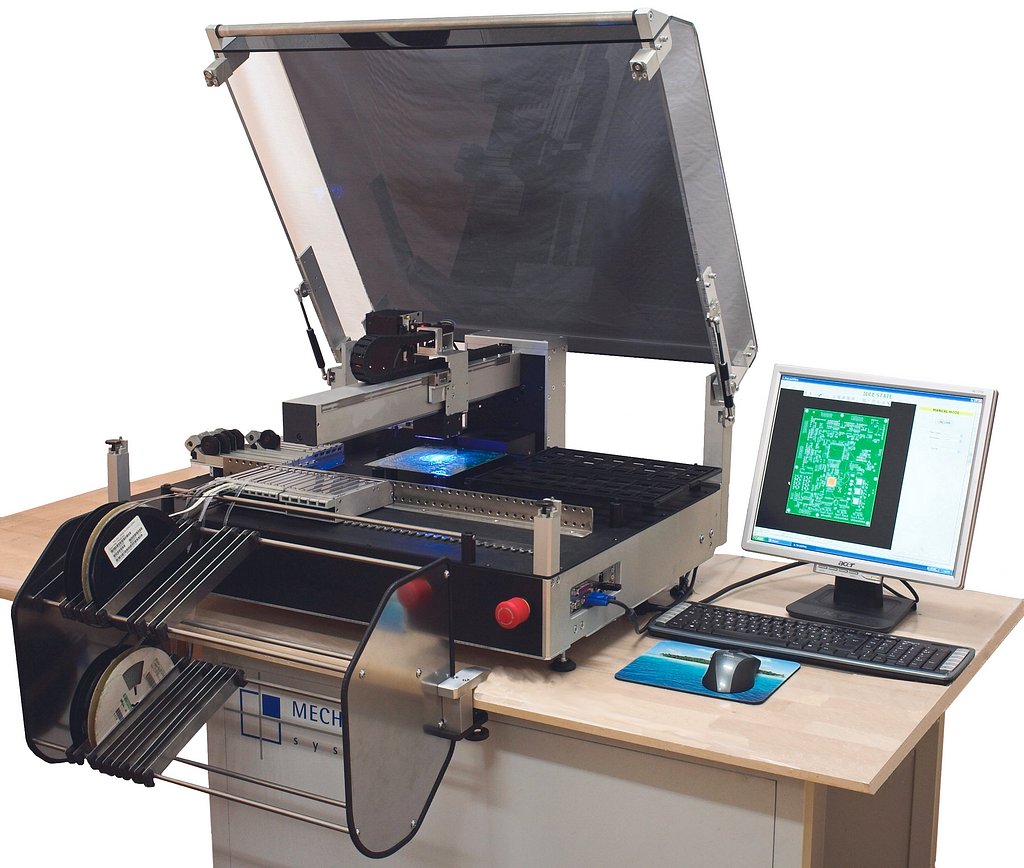

Установщик компонентов Mechatronic P1

Установщик компонентов
Mechatronic P1

Автоматический установщик компонентов Mechatronic Systems P1 с системой оптического центрирования и автосменой насадок. Подходит как для мелкосерийного так и для среднесерийного производства. Точность установки обеспечивается микрошаговыми двигателями с энкодерами и системой визуального контроля расположения компонентов на плате.
Запросить


Модель Mechatronic Systems P1
Количество захватов 1 (6 автоматически сменяемых насадок)
Скорость установки до 1200 комп./час
Поддерживаемые компоненты компоненты размеров от 0201 до 40*80мм с шагом выводов не менее 0.4мм
Система питателей до 80 лент (по 8мм), до 2 паллет 300x200мм
Рабочая область 540*480 мм
Точность установки ±0,03мм
Система зрительного контроля Контроль нанесения паяльной пасты, контроль расположения компонентов при монтаже
Поддерживаемое ПО  Редактор Gerber и CAD, возможность удаленного обслуживания
Распознавание компонентов
Система оптического центрирования
Точность позиционирования осей X / Y 0.008 мм (линейный энкодер)
Точность позиционирования оси Z
0.02 мм (линейный энкодер)
Точность вращения  0,01°
Электропитание 110-230V / 50-60Hz / 850W
Источник подачи воздуха 0,6 MPa
Габаритные размеры 840*630*430 мм
Вес 90 кг

Категории:
Mechatronic
Напряжение: 110 В
Напряжение: 220 В
Захваты: 1 шт
Питателей (максимум): 70-100
