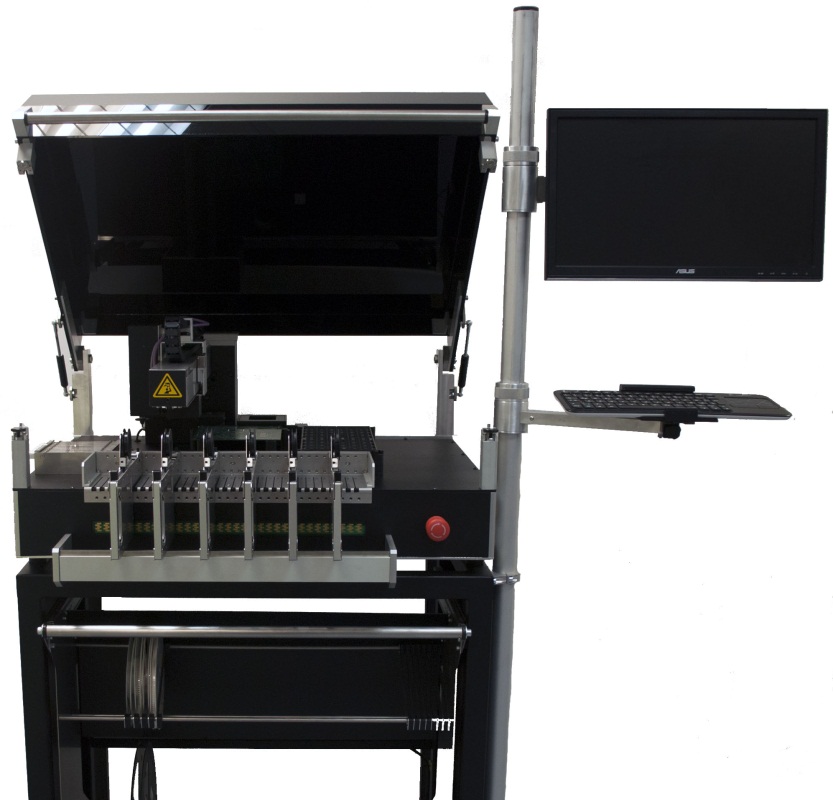

Установщик компонентов Mechatronic P20

Установщик компонентов
Mechatronic P20

Автоматический установщик компонентов Mechatronic Systems P20 с системой визуального контроля, автосменой насадок и дозатором. Подходит как для мелкосерийного так и для среднесерийного производства. Точность установки обеспечивается микрошаговыми двигателями с энкодерами и системой визуального контроля и центрирования. Система питателей управляется CAN-шиной. Автомат установки управляется ОС Windows 7.
Запросить


Модель Mechatronic Systems P20
Количество захватов 1 (6 автоматически сменяемых насадок)
Скорость установки до 1600 комп./час
Поддерживаемые компоненты компоненты размеров от 0201 до 40*80мм с шагом выводосв от 0.4мм
Система питателей до 73 лент, поддержка поддонов 300x200мм
Рабочая область 500*400 мм (без поддонов)
Точность установки ±0,03мм
Система зрительного контроля Контроль захвата, контроль расположения компонентов при монтаже
Поддерживаемое ПО  Редактор Gerber и CAD, возможность удаленного обслуживания
Зрительный контроль
Система оптического центрирования
Точность позиционирования осей X / Y 0.008 мм (линейный энкодер)
Точность позиционирования оси Z
0.02 мм (линейный энкодер)
Точность вращения  0,01°
Электропитание 110-230V / 50-60Hz / 450W
Источник подачи воздуха 0,6 MPa
Габаритные размеры 840*630*430 мм
Вес 95 кг




Категории:
Mechatronic
Напряжение: 110 В
Напряжение: 220 В
Захваты: 1 шт
Питателей (максимум): 70-100
