Установщик компонентов<br />P30

Установщик компонентов

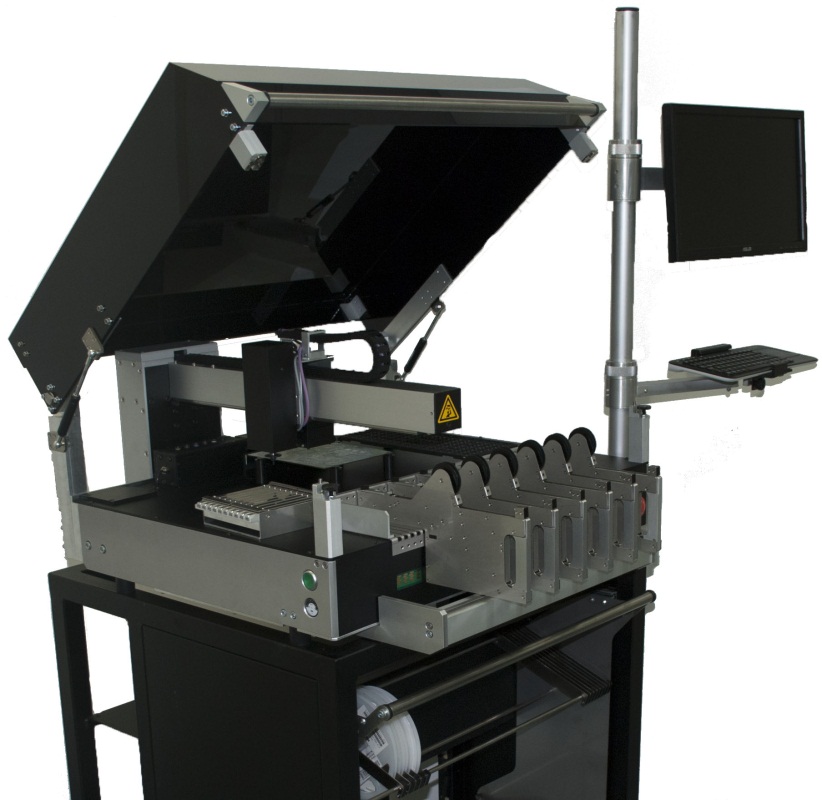

Mechatronic P30

Автоматический установщик компонентов Mechatronic Systems P30 с системой оптического центрирования и диспенсером. Подходит как для мелкосерийного так и для среднесерийного производства. Точность установки обеспечивается микрошаговыми двигателями с оптическими энкодерами, системой визуального контроля нанесения паяльной пасты и контроля расположения компонентов на плате, система питателей управляется CAN-шиной. Автомат установки управляется ОС Windows 7.

Скорость установки: до 1200 комп./час
Количество питателей: до 31 автоматических и 40 полуавтоматических ленточных питателей
Точность установки:±0,03мм
Размер рабочей области: 500*480 мм
Монтаж компонентов: компоненты размеров от 0201 до 40*80мм
Запросить

Технические характеристики:

Модель Mechatronic Systems P30
Количество монтажных головок 1 с шестью насадками
Скорость установки до 1200 комп./час
Поддерживаемые компоненты компоненты размеров от 0201 до 40*80мм
Система питателей до 80 ленточных питателей
Рабочая область 500*480 мм
Точность установки ±0,03мм
Система зрительного контроля Контроль нанесения паяльной пасты, контроль расположения компонентов при монтаже
Поддерживаемое ПО  Редактор Gerber и CAD, возможность удаленного обслуживания
Распознавание компонентов
Система оптического центрирования
Точность позиционирования осей X / Y 0.008 мм (линейный энкодер)
Точность позиционирования оси Z
0.02 мм (линейный энкодер)
Точность вращения  0,01°
Электропитание 110-230V / 50-60Hz / 1350W
Источник подачи воздуха 0,6 MPa
Габаритные размеры 840*630*430 мм
Вес 95 кг
