Установщик компонентов

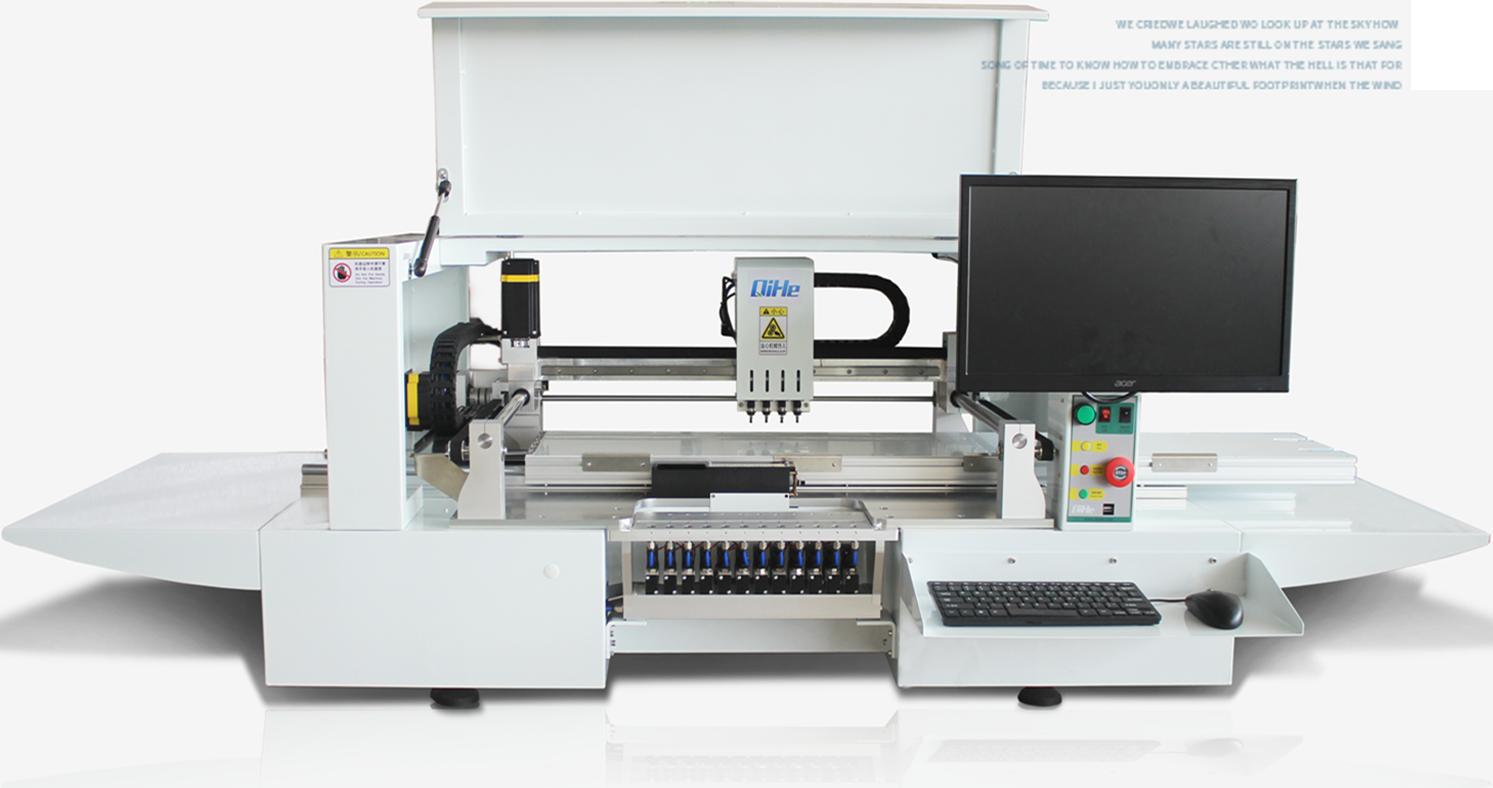

QIHE QL41

QL41 оснащен четырьмя монтажными головками и может устанавливать 4 типа компонентов одновременно со зрительным контролем. Установщик имеет 5 CCD камер. 4 Камеры верхнего обзора, соединенных с 4 нозлами для коррекции углового и позиционного отклонения. Одна камера нижнего обзора для определения расположения печатной платы. Ось EX предназначена для размещения печатной платы. В процессе монтажа ось ЕХ перемещается, что позволяет сократить монтажную дистанцию QL41 может производить установку элементов на печатную плату длиной до 1,2 м. Конструкция скользящего блока и ременной направляющей показывает плавную и стабильную работу Конструкция высоковольтного двигателя с обратной связью обнаруживает и корректирует потерянный шаг в автоматическом режиме
Документация Запросить

Технические характеристики:

Модель                                QL41
Размер печатной платы 1200ммx240мм
Перемещение по осям XY      530ммx430мм
Перемещение по оси Z          15мм
Количество монтажных головок       4
Скорость установки            13000 комп/ч   без наблюдения, 10000 комп/ч  с наблюдение
Точность установки               0,025
Компоненты 0805, sop8...QFN
Ширина ленты 8мм, 12мм, 16мм, 24мм
Нозлы 12(Возможно оснастить нозлами YAMAHA )
Размеры  Д2060xШ630xВ660мм
Камеры                            5HDCCD камера
Камера нижняя                  Автоматическое определение точки отметки
Камера верхняя Автоматическая регулировка смещения
Вакуумный насос              Внешний вакуумный насос


Питание AC220V/AC110V
Рабочая мощность      350W
Вес нетто 156 кг
