Установщик компонентов

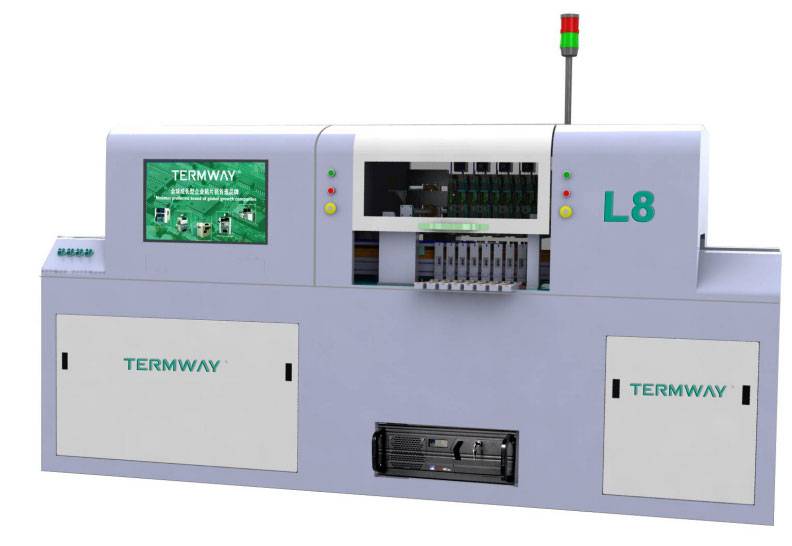

Termway L8
Автоматический высокоскоростной установщик smd светодиодов Termway L8. Восемь монтажных головок, управляется встроенным промышленным ПК, подключается к автоматическим принтерам и автоматическим печам оплавления припоя.
Скорость установки: 22000 комп./час
Точность установки: ±0.05мм
Размер платы: 1200*350 мм
Монтаж компонентов: от 0603, LED, SOT, SOP
Габаритные размеры: 2600мм(длина)×760мм(ширина)×1500мм(высота)
| Модель | Termway L8 |
| Перемещение по осям XYZ | 1500 мм(X)*410 мм(Y)*15 мм(H) |
| Максимальный размер печатной платы | 1200мм(длина)×350мм(ширина) |
| Компоненты | от 0603, LED, SOT, SOP |
| Скорость установки | максимальная скорость 22000 комп./час |
| Точность | ±0.05 мм |
| Монтажные головки | 8 шт |
| Система питателей | 8 или 16 питателей серии GF, 8 мм, 12 мм, 16 мм, 24 мм |
| Зрительный контроль | Двойная камера (вверх и вниз) |
| Управление | Встроенный промышленный ПК |
| Операционая система | Установленная система Windows XP |
| Источник подачи воздуха | 0.5MPa |
| Блок питания | 220V,50Hz |
| Мощность | 4.5 kW |
| Размеры | 2600мм(длина)×760мм(ширина)×1500мм(высота) |
| Вес Нетто | 700Kg |
