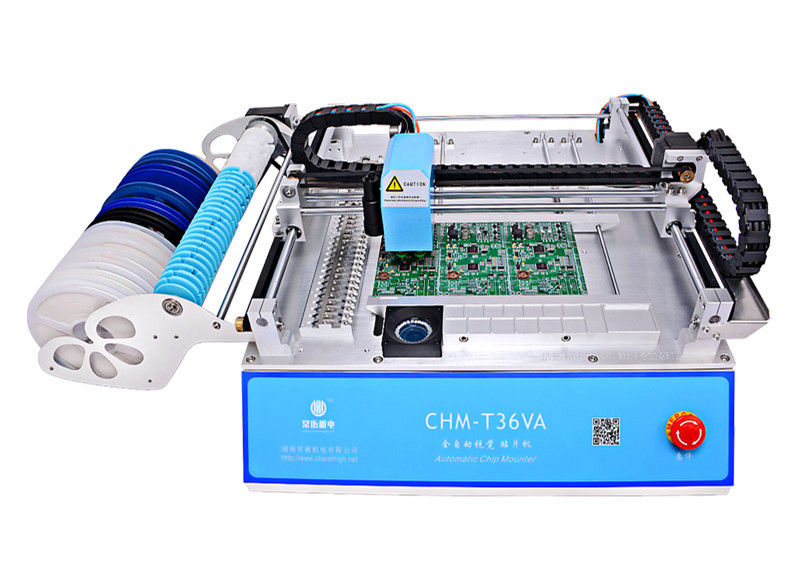

Установщик компонентов Charmhigh CHM-T36VA

Установщик компонентов
Charmhigh CHM-T36VA

Автоматический настольный установщик smd компонентов для мелкосерийного производства CHMT36VA с системой видеоконтроля, встроенным вакуумным насосом. Управляется с помощью отдельного ПК.
Захваты2 шт
Система питателейдо 29 лент по 8мм, (8мм=24 катушки, 12мм=4, 16мм=2, 24мм=1т), опциональная установка пенального вибропитателя, лотки для россыпи, поддержка JEDEC поддонов
Максимальный размер платы355 x 355 мм
Зрительный контроль2 камеры (контроль захвата и позиционирование платы)
Управлениес ПК через USB
Вакуумный насосвстроенный
Устанавливаемые компонентыLED, 0402-5050, SOP, QFN и др. до 22х22 мм
Максимальная высота компонента5 мм
Скорость установки2800 комп./час с видеоконтролем, 4000 комп./час без видеоконтроля
Точность установки±0.025 мм
Электропитание110/220 В, 250 Вт
Габаритные размеры108 x 79 x 52 см
Вес55 кг нетто / 70кг брутто

CHM-T36VA - это недорогой установщик компонентов от Charmhigh с хорошей точностью и небольшими размерами от Charmhigh. С его помощью можно реализовать множество проектов, устанавливая от 50 до 100 компонентов за один проход. Хорошо подходит для всех разновидностей smd-компонентов с типоразмерами 0402-5050,SOP, QFN, QFP и подобных. Можно использовать до 29 лент в зависимости от ширины ленты и питателя, есть возможность использования пенальных вибропитателей и JEDEC-поддонов.

Идеально подходит для прототипирования, хобби, индивидуальных разработчиков и небольших групп, оптимален для мелкосерийного производства. Требуется лишь подключение через USB к отдельному с операционной системой Windows 7/10 и специальной программой (идет в комплекте) для управления, несложной в обращении, которую можно изучить за пол дня.

CHMT-36VA оснащен видеоконтролем положения захваченных компонентов с помощью двух камер, сверху и снизу, имеется возможность просматривать изображение с этих камер. Есть возможность прикреплять свои лотки для микросхем. Установщик оснащен двумя захватами с насадками Juki, которые легко заменяются без лишней разборки. Насадки могут вращаться на -180..+180 градусов. Система перемещения по осям использует сервоприводы с энкодерамм и обратной связью. Положение платы калибруется по двум компонентам, остальные позиционируются автоматически.

Система визуального контроля автоматически определяет положение захваченного компонента и рассчитывает необходимые поправки для точной установки. Если система видеоконтроля или контроль вакуума обнаруживает что компонент не захвачен, автомат отправляет его в специальную зону и берет новый. После трех ошибок машина останавливается и выдает предупреждение. После дозаправки источника компонентов можно продолжать работу с места остановки, не производя монтаж заново.

CHMT36VA совместим с различными форматами и пакетами программного обеспечения: Altium designer, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS и другими, всем что способно генерировать координаты X,Y.
