Установщик компонентов<br />CHMT528P

Установщик компонентов

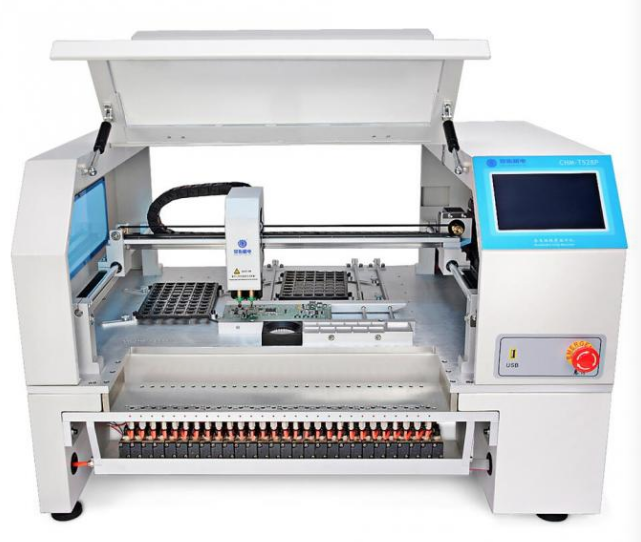

Charmhigh CHMT528P

Автоматический установщик smd компонентов CHMT528P4 с системой наблюдения.
Управляется встроенным компьютером.

Скорость установки: Без наблюдения: 6500 комп./час; с наблюдением: 4500 комп./час
Количество питателей: 28
Точность установки: ±0.025мм
Размер платы: 350мм(длина)×250мм(ширина)
Монтаж компонентов: 0201-0402-5050, SOP, QFN,BGA и др.
Габаритные размеры: 890мм(длина)×680мм(ширина)×490мм(высота)
Запросить

Технические характеристики:


Модель CHMT528P4
Перемещение по осям XYZ 510мм(X)×450мм(Y)×15мм(Z)
Максимальный размер печатной платы 350мм(длина)×250мм(ширина)
Компоненты 0201-0402-5050, SOP, QFN,BGA и др.
Скорость установки Без наблюдения: 6500 комп./час; с наблюдением:4500 комп./час
Точность ±0.025 мм
Монтажные головки 2 шт
Система питателей До 28 8мм пневматических питателей
11 стеков для микросхем; загрузка микросхем из паллетов
Зрительный контроль Двойная камера (вверх и вниз)
Устройство управления двигателем Замкнутый цикл управления по осям XY;
Контроль сброса по оси Z; плавное торможение
Обнаружение нехватки компонентов Зрительное обнаружение, с помощью вакуума
Плата управления Промышленная материнская плата высокой надежности
Сенсорный дисплей Промышленный ЖК сенсорный дисплей, 7 дюймов, встроенный ПК, подключение мышки
Операционая система Установленная система Linux
Источник подачи воздуха 0.5MPa
Поддерживаемое ПО Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence Allegro,PROTEUS..etc
Блок питания AC220V 50Hz / AC110V 60Hz
Мощность 250W
Размеры 890мм(длина)×680мм(ширина)×490мм(высота)
Вес Нетто 90Kg
