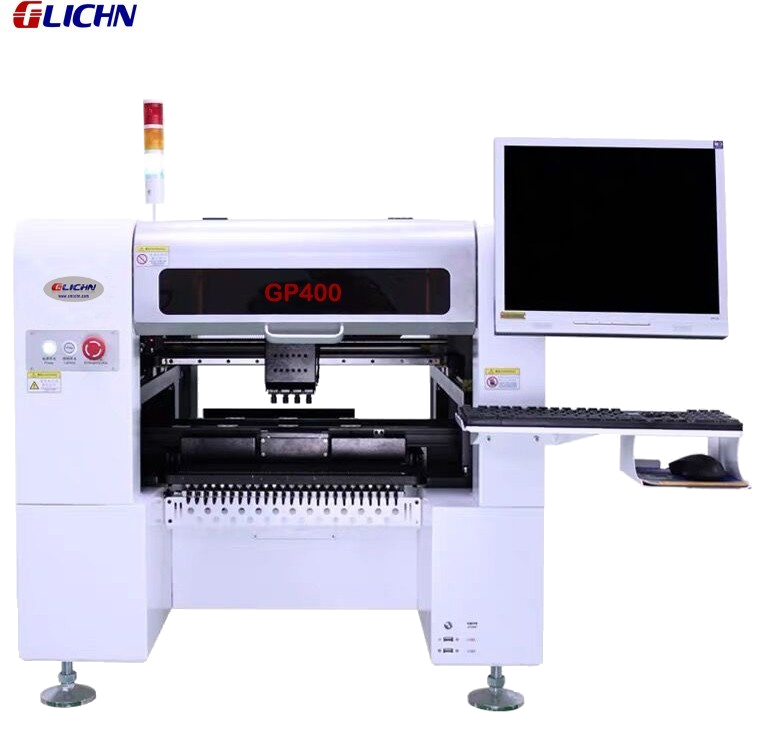

Установщик компонентов GLICHN GP400

Установщик компонентов
GLICHN GP400

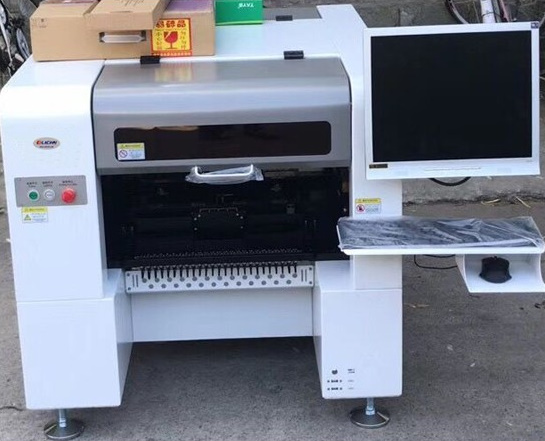

Автоматический настольный установщик SMD компонентов GP400 с компьютером и специально разработанной операционной системой на базе Windows.
Автоматическая загрузка и позиционирование PCB платы;
До 9500 компонентов в час;
до 50 питателей;
4 захвата;
6 камер позиционирования и контроля захвата;
энергопотребление 400 Ватт.
Запросить


Автоматизированная система управления
Установка для поверхностного монтажа оснащена монитором и компьютерной мышью, поддерживает операционные системы XP и Windows 7, позволяет визуальное программирование и импорт файлов печатной платы благодаря удобной операционной системе.

Автоматическая загрузка платы
Установка для поверхностного монтажа может поместить готовую печатную плату непосредственно на направляющую для автоматической загрузки платы, наведения, размещения и установки. Установка поддерживает разные типы питателей, до 50 фидеров. Размер паллеты для схем, устройства подачи туб, катушек можно регулировать.

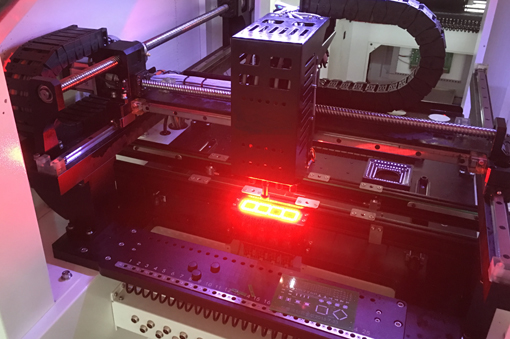

Синхронная идентификация четырьмя камерами

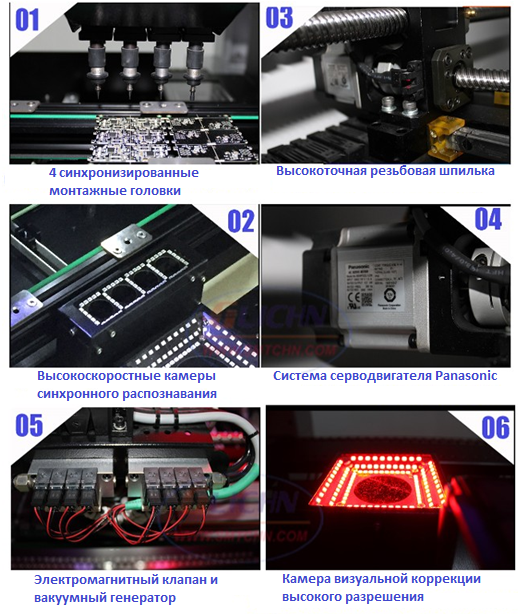

Установка для поверхностного монтажа оснащена 6 камерами: 1 камера распознавания меток, 1 высокоточная камера и 4 высокоскоростные камеры. Синхронная идентификация с 4 камерами обеспечивает скорость и точность установки. Стандартная конфигурация включает 16 высокоточных ноззлов JUKI.

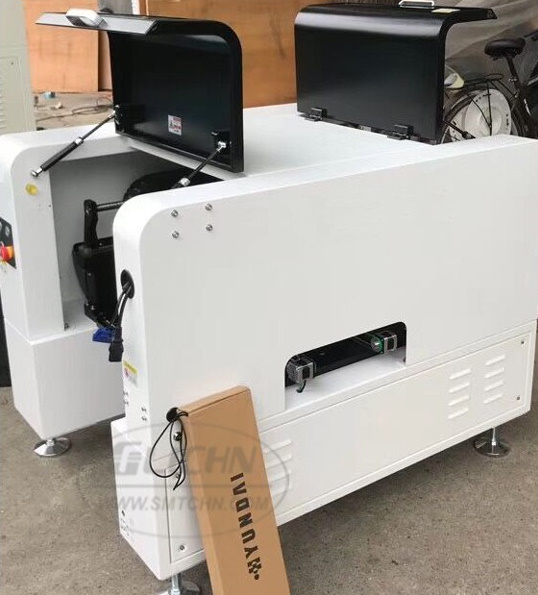

Сервопривод

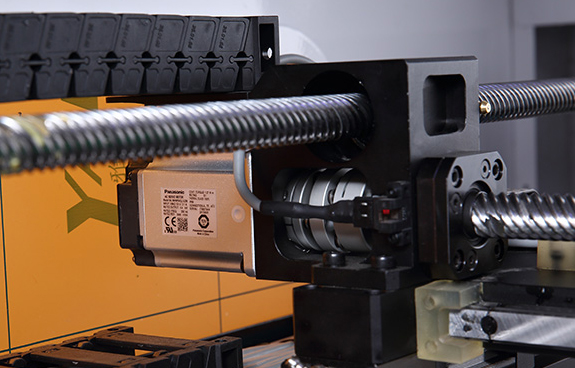

Установка для поверхностного монтажа оснащена сервоприводами Panasonic, отличающейся высокой точностью и стабильностью для обеспечения работы в течение 24 часов.

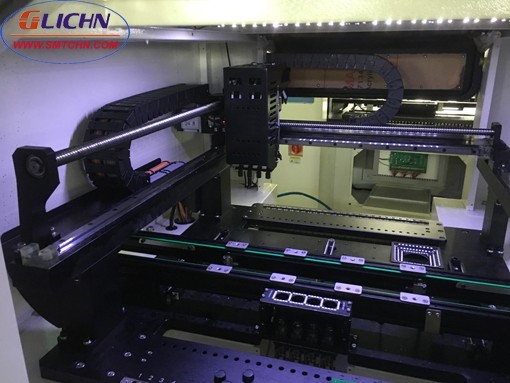

Рельса
Используются направляющие рельсы от TBI Тайвань, которые имеют низкий уровень шума и высокую точность для обеспечения исправного позиционирования чипов BGA.

Конвейер
Установка для поверхностного монтажа может быть подключена к конвейеру автоматически, что позволяет транспортировать печатную плату к механизму пайки и оплавления припоя без ручного управления, что снижает затраты на рабочую силу.



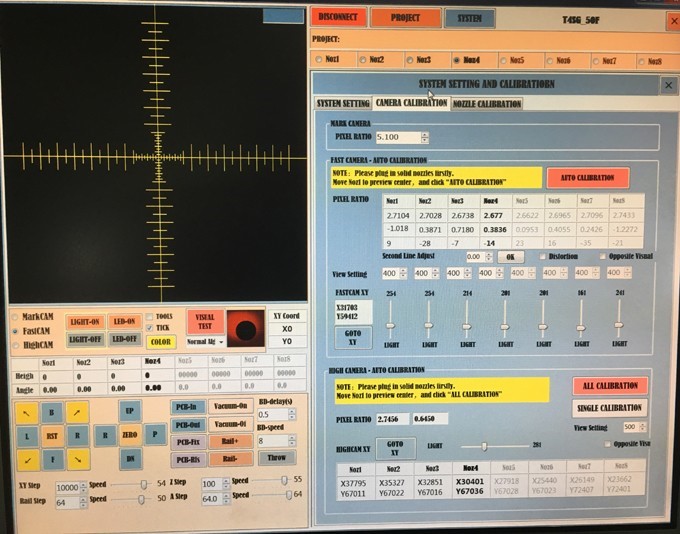

Операционная система для полностью автоматической установки микросхем

Технические характеристики

Количество питателей 50
Направляющая рельса осей XYZ высокоточная усиленная направляющая рельса
Кол-во камер 6
Кол-во захватов 4
Средняя мощность 400 Вт
Максимальная скорость установки 9500 шт/час
Средняя скорость установки с видеонаблюдением 8000 шт/час
Точность установки 0.3 мм (0201 - 40*40 мм)
Максимальный ход по оси Z 20 мм
Максимальная площадь печатной платы 400×200 мм
Точность позиционирования 0.01 мм
Буфер ноззла 4.5 мм
Источник питания 110/220 В, 50/60 Гц
Сжатый воздух 0.6-0.7 МПа
Приводной двигатель серводвигатель Panasonic
Система привода в движение высокоскоростной привод DSP от Panasonic
Режим распознавания синхронное распознавание четырьмя камерами
Источник вакуума ноззла высокоскоростной вакуумный генератор с вакуумным прерывателем
Операционная система полностью автоматизированная операционная система для установки микросхем, основанная на Windows
Угол расположения детали 0-360° синхронное вращение во время движени
Позиционирование по реперным точкам Полностью автоматическое (точки позиционирования регулируются)
Предупреждающий сигнал автоматическая корректировка, автоматическое заполнение, сигнал о нехватке фидеров
Режим ввода платы ручной ввод платы слева с дальнейшим автоматическое перемещением и позиционированием платы
Дисплей 17-дюймовый промышленный дисплей, 4:3, разрешение: 1280 x1024
Кол-во камер распознавания 1 камера распознавания меток, 4 камеры быстрого распознавания, 1 высокоточная камера распознавания
Диапазон подходящих компонентов Подходит для 0201 0402, 0603, 0805, 1206, диодов, SOT, QFP
В пределах 40*40 мм и расстоянием пинов ≥0.3мм (0.5мм расстояние между центрами) и BGA
Вес 300 кг
Габариты 900*1140*900 мм
