Установщик компонентов

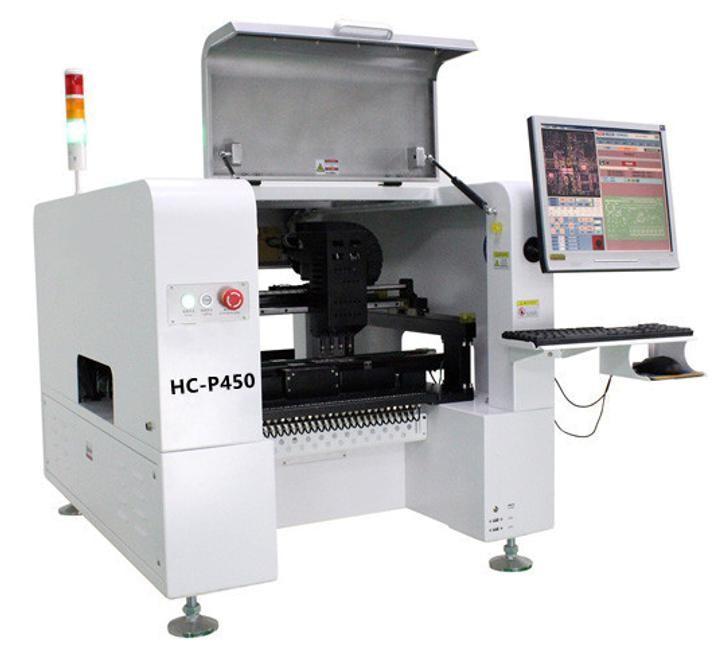

Heech Electronic HC-P450/HC-P444

Предназначен для производств малых объемов.
Подходит для монтажа 0201 RC, QFN, QFP, BGA-микросхем, создания индивидуальной визуальной библиотеки, визуальной корректировки, сканирования, высокоточного монтажа компонентов на ПП. Возможность монтажа любых микросхем размерами менее 40*40 мм и расстоянием между центрами выводов 0,5 мм и более. Станции фронтальных и тыловых питателей на 50/44 шт., система визуального распознавания определяет 100-выводные микросхемы всего за 0,5 сек.
Запросить цену
Скорость монтажа6000...9500 комп./час
Монтажные головки4
Количество питателейдо 50 шт (HC-P450) / до 44 шт (HC-P444)
Виды питателейэлектрический питатель, пневматический питатель, вибрационный питатель, поддон ИС и др.
Количество поддонов ИС48 шт
Устанавливаемые компоненты0201 - 40*40 мм, шаг выводов 0,3 мм, микросхемы (возможность монтажа 0201 при использовании поддерживаемого электрического питателя)
Максимальный размер платы350*190 мм (HC-P450) / 350*280 мм (HC-P444)
Макс. ход по осям XY629*679 мм
Макс. ход по оси Z20 мм
Максимальная высота компонентов7 мм
Диапазон буфера всасывающих захватов4,5 мм
Угол поворота компонента±180°
Приводной механизм / направляющиеШарико-винтовой механизм TBI, линейные направляющие TBI
Направляющие по осям XYдвойная линейная направляющая + шарико- винтовой механизм с двойной гайкой
Сервоприводысервоприводы Panasonic
Точность позиционирования±0,01 мм
Повторяемость±0,02 мм
Распознавание реперных точекручное / автоматическое
Режим распознаваниясинхронное распознавание 4-мя головками
Количество камеркамера распознавания реперных точек - 1 шт, камера быстрого распознавания - 4 шт, камера высокого разрешения - 1 шт
Источник сжатого воздуха0,6...0,7 МПа
Вакуумная системагенератор вакуума CKD с функцией быстрого сброса вакуума
Требования к качеству воздухамасляно-водяной фильтр, ≥ 50 л, пылевой фильтр и стабилизатор давления воздуха и др.
Режим транспортировки платы3-х ступенчатая загрузка, автоматическое перемещение слева направо, автоматическое позиционирование ПП
Электропитание220В/110В, 50 Гц
Номинальная мощность600 Вт
Вес210 кг
Габариты1140×900x900 мм


Запросить цену
Категории:
Heech Electronic
Напряжение: 110 В
Напряжение: 220 В
Управление: автоматическое
Питателей (максимум): 20-50
Захваты: 4 шт
