Установщик компонентов

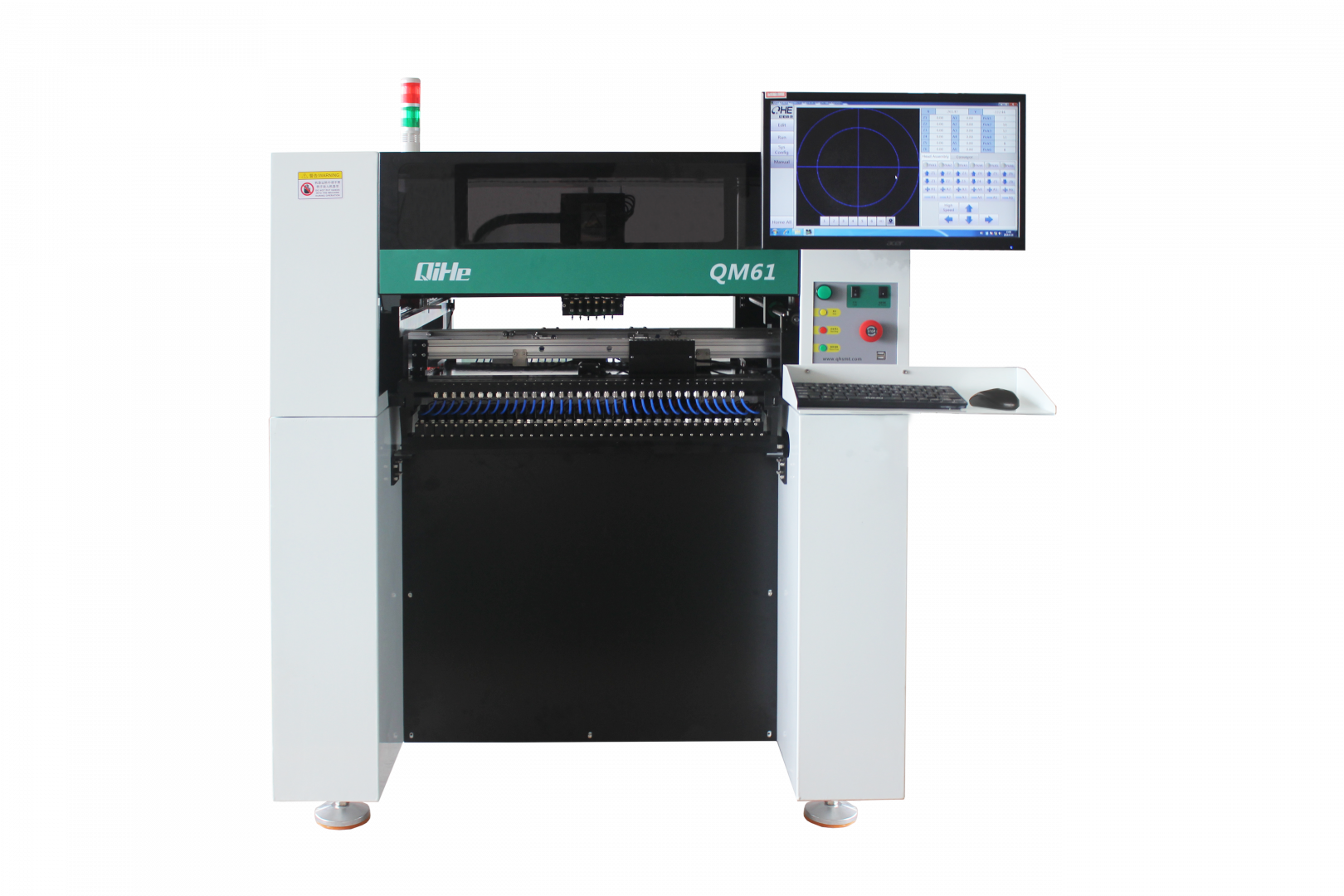

QIHE QM61

QM61 - полностью автоматический установщик компонентов позволяет разместить до 64 питателей с устройством подачи Yamaha. Установщик укомплектован сервоприводом Panasonic. Шарико-винтовой механизм обеспечивает высокую точность и плавность хода. Простое и понятное программное обеспечение разработано силами производителя. Техническая поддержка и обновление ПО доступны бесплатно и пожизненно. Система технического зрения: 8 камер, оснащен дополнительными 6 высокоскоростными камерами, которые могут выполнять синхронную идентификацию с 6 головками.
Документация Запросить

Технические характеристики:

Модель                                QM61
Размер печатной платы 640*360мм
Перемещение по осям XY      755*725мм
Перемещение по оси Z          32мм
Количество монтажных головок      6
Скорость установки            8500 комп/ч с наблюдением, 13000 без наблюдения
Компоненты мин. 0201 макс 22*22мм., макс. высота 15мм.
Точность установки               0.025 мм
Количество питателй 64 (доступны Yamaha)
Камеры 7 CCD камер и 1 HD CCD камера
Питание 220V/110V
Вес нетто 370 кг
Размеры Д1120*Ш1180*В1235мм
