Установщик компонентов

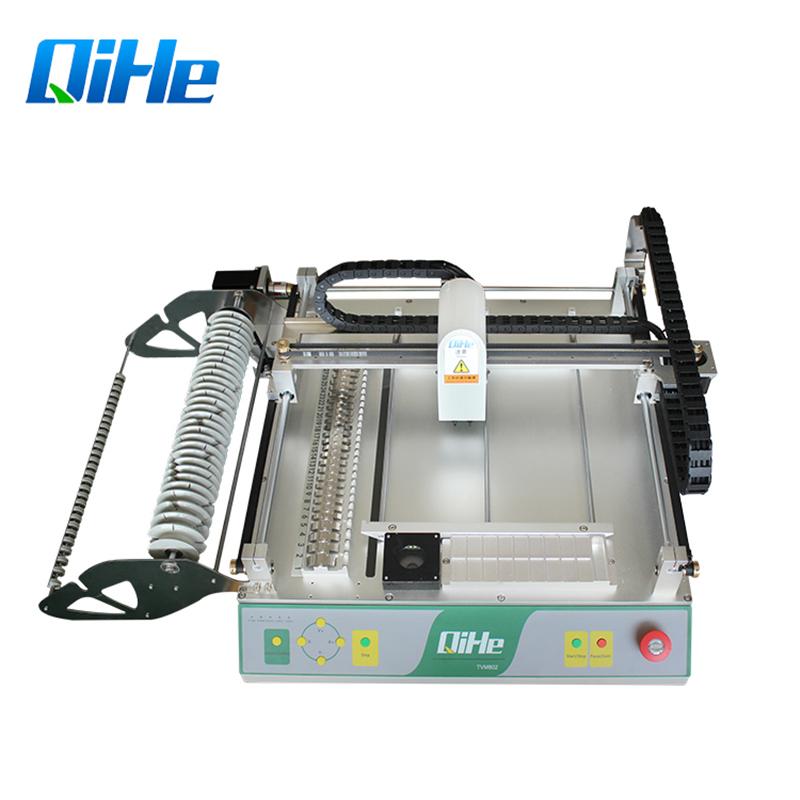

QIHE TVM802A
Автоматические установщики линейки TVM802, в которую входят TVM802 1-го поколения, TVM802A и TVM802B 2-го поколения стали инновационным продуктом на рынке оборудования для электроники. Программное обеспечение машины разработано внутри компании и является интеллектуальной собственностью. Программа поддерживает английский / китайский языки и очень проста в использовании.
Документация
| Захваты | 2 шт, совместимость с насадками JUKI |
| Система питателей | до 29 питателей (8мм=25, 12мм=3, 16мм=1), поддержка лент, пеналов, паллет и россыпи |
| Размер платы | от 20х20 до 340x340 мм |
| Максимальной ход по высоте | 12.5 мм |
| Зрительный контроль | 2 HD CCD камеры, коррекция захвата и позиционирование |
| Управление | контрольная панель, внешний компьютер |
| Вакуумный насос | встроенный |
| Устанавливаемые компоненты | 0402-5050, SOP, TQFP, QFN и другие |
| Скорость установки | 6500 комп./ч. без видеоконтроля, 5500 комп./ч. с видеоконтролем |
| Точность установки | ±0.025 мм |
| Поддержка ПО | Protel99 / Altium Designer / Eagle / Pads / Allegre и др. |
| Электропитание | 110/220 В |
| Мощность | среднее потребление 125 Вт |
| Габаритные размеры | 940*640*330 мм (Д*Ш*В) |
| Вес | 39 кг нетто / 60 кг брутто |
