Установщик компонентов<br />TVM925

Установщик компонентов

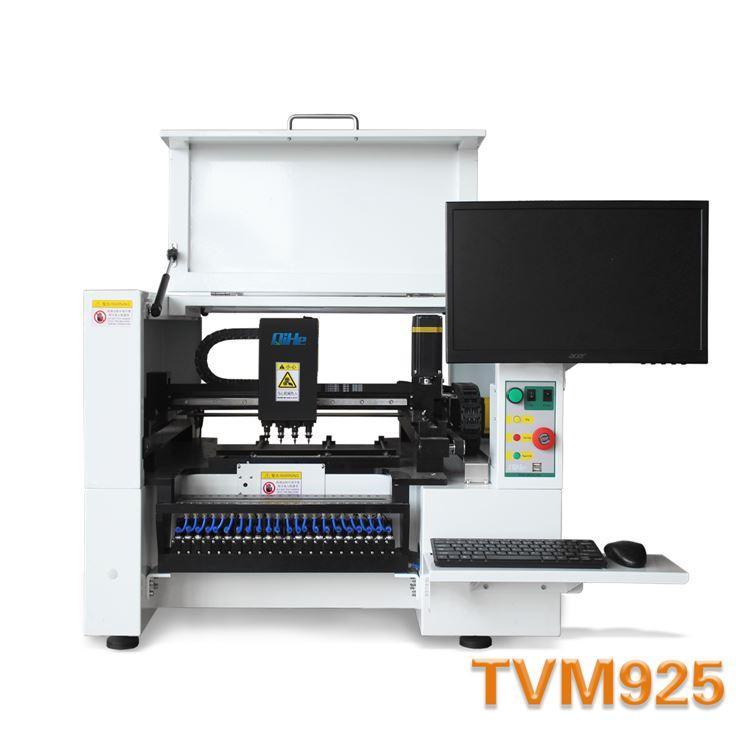

QIHE TVM925

Установщик компонентов TVM925 - усовершенствованный TVM920. Ось X, ось Y и ось Z используют высокоточный прямой суппорт, что позволяет сделать позиционирование более точным. Система Multi-Vision: одна камера, направленная вниз, система Up Vision включает четыре маленькие камеры и одну большую, что позволяет сэкономить время, если четыре нозла работают с четырьмя камерами одновременно. Таким образом, скорость установки значительно увеличилась, а эффективность повысилась. Конструкция TVM925 представляет собой портальную раму с двумя двигателями, на которой можно установить 44 8-миллиметровых питателей. В TVM925 установлен сервопривод с обратной связью.
Документация Запросить

Технические характеристики:

Модель                                TVM925
Размер печатной платы 20x20мм~310x360мм
Перемещение по осям XY      375ммx620мм
Перемещение по оси Z          16мм
Количество монтажных головок      4
Скорость установки            9000комп/ч без наблюдения, 7000комп/ч с наблюдением
Точность установки               0,025мм
Компоненты 0402. 0603. 0805. sop8...QFN
Ширина ленты 8мм 12мм 16мм 24мм
Размеры Д845xШ865xВ650mm
Камеры                            6 HDCCD камер
Камера нижняя                  Автоматическое определение точки отметки
Камера верхняя Автоматическая регулировка смещения
Вакуумный насос              Внешний вакуумный насос
Питание AC220V/AC110V
Рабочая мощность      350W
Вес нетто 125кг
