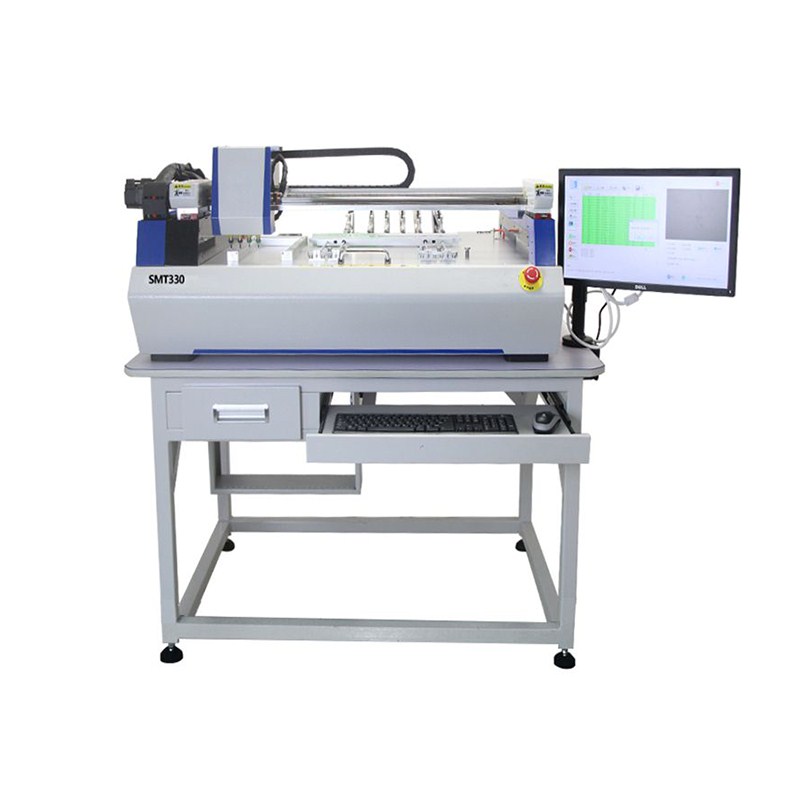

Установщик компонентов Yingxing SMT330

Полуавтоматический установщик SMD компонентов

Полуавтоматический установщик SMD компонентов для мелкосерийного производства.


Оснащен камерой визуального контроля и четырьмя захватами.


Используются сервоприводы Panasonic, насадки JUKI.


Управляется встроенным ПК с установленной ОС Windows 7.

Количество захватов / монтажных головок
4 шт
Точность установки
±0.025 мм
Вращение по оси Z
0-360°
Скорость установки
без видеоконтроля: 6000 комп./час; с видеоконтролем: 4500 комп./час
Сервоприводы
Panasonic
Устанавливаемые компоненты
0402 - SOT, SOP, QFN, BGA, в том числе светодиоды
Размеры печатной платы
10*10 - 350*450 мм
Толщина печатной платы
≤2 мм
Количество питателей
до 30 шт
Кол-во поддонов для микросхем
есть
Перемещение по осям XYZ
650*540 мм
Управление
Встроенный ПК с Windows
Мощность
500 Вт
Электропитание
220 В, 50 Гц
Габаритные размеры
1165*1105*630 мм
Вес
120 кг
